Güvenlik & Sensör · Donanım
Akıllı Hareket & Çevre Sensörleri
Sahanın sıcaklığı, nemi, rüzgârı ve kapıları — pilli düğümlerle, kablosuz.
Genel bakış
Sorun. Tesislerde çevre büyüklükleri kritik ama çoğu zaman ölçülmez: soğuk hava deposu sıcaklığı, kimyasal deposunda nem, vinç ve liman sahasında rüzgâr (yük sallanması, vinç kilitleme kuralı), GES'te panel ve ortam sıcaklığı, depo ve kuyu kapaklarının açık kalması, mesai dışı hareket. Kablolu sensör şebekesi için kablo yolu yoktur; Wi-Fi/BLE sensörlerde kapsama ve pil sorunludur; bulut IoT sensörleri abonelik ve kapalı platform ister. Yüksek rüzgâr ya da sıcaklık sapması gibi alarmlar zamanında kimseye ulaşmaz.
Çözüm. Sensör düğümü ailesi, tek bir pilli LoRa düğümüne farklı sensör başlıkları takar. Düğüm periyodik ölçüm (örneğin 10 dakikada bir) ve eşik aşımında anlık alarm paketi gönderir; Kablosuz Gateway / RTU veriyi Modbus, MQTT ya da CSV ile SCADA'ya veya Telemetri & Süreç Zekâsı katmanına verir; WR-001 alarmı görevlinin cebine taşır. Şebeke beslemeli sürümde yerel röle çıkışı vardır: rüzgâr limiti aşılınca vinç kilit rölesi, sıcaklık eşiği aşılınca fan devreye girer.
Aile. Anemometre gövdesi ve PCB'si Elmes tasarımıdır; sıcaklık-nem düğümü önceki SHT11 tabanlı tasarımdan modern SHT3x/SHT4x sensörüne taşınır; seviye ve kapı kontağı düğümleri mevcut I/O firmware'inden türetilir. Termal, kızılötesi ve lazer sensörler ailenin planlanan üyeleridir; henüz prototipleri yoktur ve yakında olarak sunulur.
Bu ürün geliştirme veya saha testi aşamasında. Teknik bilgi, pilot kullanım ve ön teklif için bizimle iletişime geçin.
Özellikler
- Tek düğüm, değişen başlık: sıcaklık-nem, anemometre, seviye ve kapı/hareket başlıkları aynı PCB ailesinde; firmware profili takılan başlığı tanır.
- Yerel eşik rölesi (şebeke beslemeli): rüzgâr limiti → vinç kilidi; sıcaklık → fan/ısıtıcı; merkez olmadan çalışır.

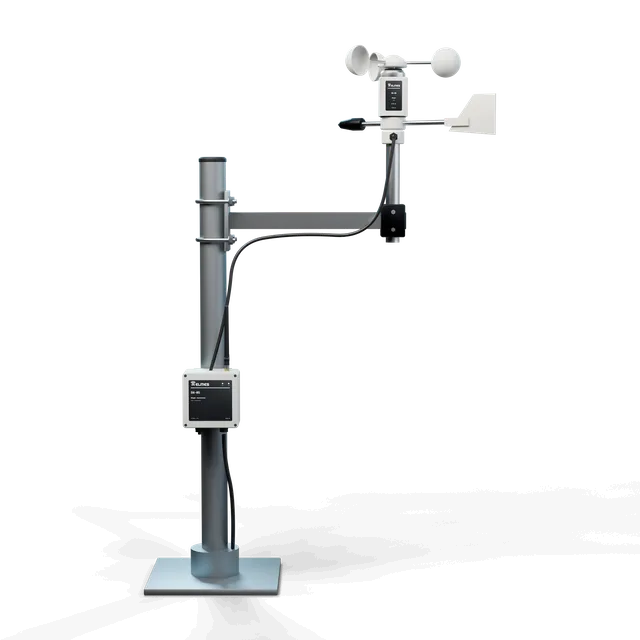

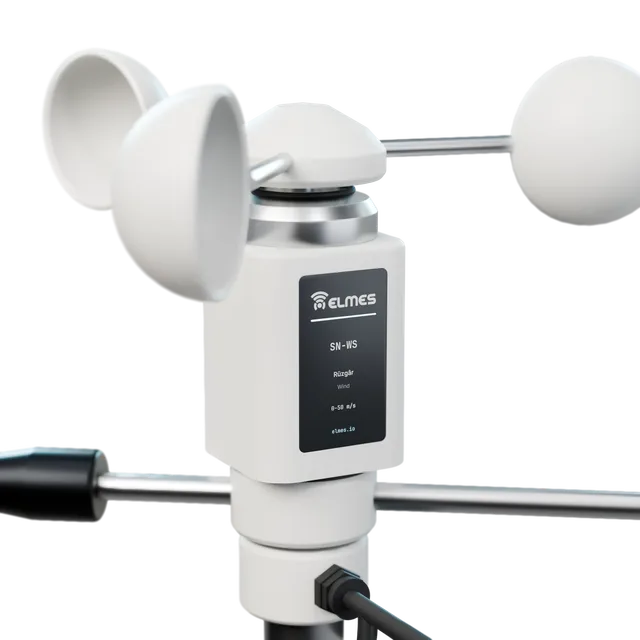

- Anemometre gövdesi Elmes tasarımı: kepçe rotor, yön kanadı ve gövde; 3D baskı prototip; hamle ve ortalama hesabı düğümde yapılır.
- LED gösterge seçeneği: depo ve üretim alanları için büyük sıcaklık-nem göstergesi (P10 LED panel).
- HedefSeçenekler: güneş beslemesi, 868 MHz sürüm, WR-001 cep alarmı, hidrostatik seviye, çift teknolojili PIR.
- HedefOlay tamponu ve alarm sıklaştırma: olaylar düğümde tamponlanır; alarm durumunda rapor sıklığı artar.
- HedefSensör füzyonu: birden çok düğümün verisiyle tahmin ve erken uyarı; Telemetri & Süreç Zekâsı katmanında, Firesens ile ortak. Yapay zekâ destekli yanlış alarm filtresi bu katmanda çalışır, düğümde değil.
- HedefTermal, kızılötesi ve lazer sensörler: termal kamera, kızılötesi bariyer ve lazer mesafe sensörü ailenin planlanan üyeleridir; henüz prototipleri yoktur.

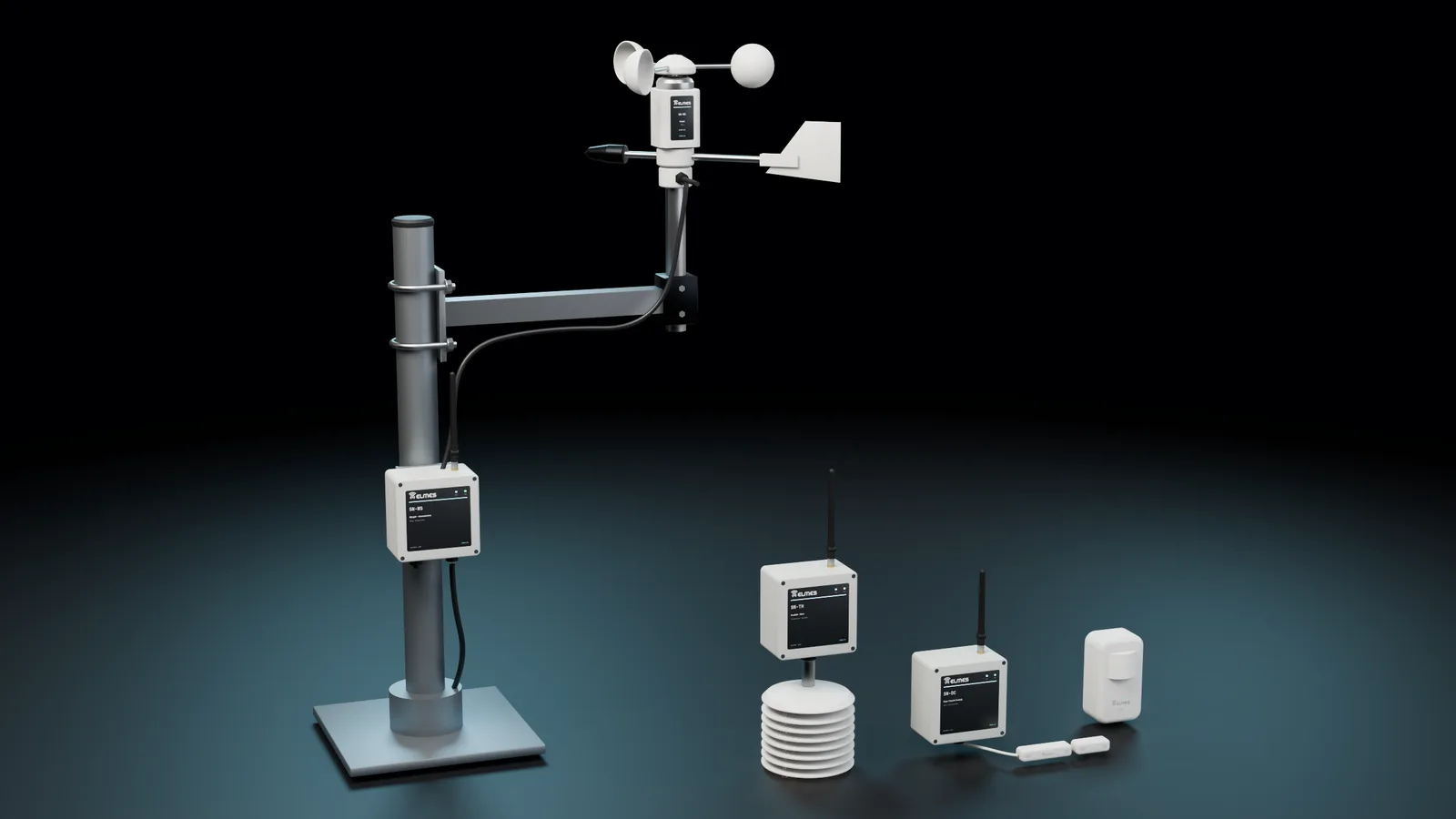

Sensör ailesi
| Model kodu | Sensör | Ölçüm | Çıkış | Besleme | Durum | Bilgi al |
|---|---|---|---|---|---|---|
| SN-THHedef | Sıcaklık-nem (SHT3x/SHT4x) | −40…+125 °C, %0–100 RH | LoRa; LED gösterge opsiyonel | Pil | Prototip; yeni sensörle yenileniyor | Bilgi al: SN-TH |
| SN-WS | Anemometre + yön kanadı | Rüzgâr hızı 0–50 m/s, yön 16 sektör | LoRa; rüzgâr limiti rölesi (şebeke beslemeli) | Pil / güneş | Prototip | Bilgi al: SN-WS |
| SN-LV | Seviye: 4 kademeli şamandıra / hidrostatik 4–20 mA | Seviye kademesi / cm | LoRa | Pil | Kök tasarım sahada (kuyu-depo kontrol) | Bilgi al: SN-LV |
| SN-DCHedef | Kapı/kapak kontağı + sabotaj | Açık/kapalı, açık kalma süresi | LoRa | Pil | Planlanan | Bilgi al: SN-DC |
| SN-PIRHedef | Hareket (PIR) + kapı kontağı | Hareket olayı | LoRa | Pil | Planlanan | Bilgi al: SN-PIR |
| SN-TPHedef | Sıcaklık probu (PT100 / termokupl / DS18B20) | −50…+400 °C (prob tipine göre) | LoRa | Pil | Planlanan | Bilgi al: SN-TP |
| SN-IR / SN-LZ / SN-THCHedef | Kızılötesi bariyer / lazer mesafe / termal kamera | — | — | — | Planlanan; henüz prototip yok | Bilgi al: SN-IR / SN-LZ / SN-THC |
Teknik özellikler
“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.
| Frekans / kanal | 433,05–434,79 MHz, 8 kanal (SX1268); 868 MHz sürüm |
|---|---|
| Çıkış gücü / hassasiyet | +14…+22 dBm / −129 dBm @ SF11 |
| Modülasyon | LoRa SF7–12; paket ≤ 32 bayt |
| Anten | Dahili ya da u.FL → kasa üstü SMA; anemometre direğinde SMA |
| Açık alan | ≥ 3000 m (SF10, 2 dBi dış anten, 3 m yükseklik)Hedef |
|---|---|
| Bina / depo içi | ≥ 150 mHedef |
| Şifreleme / adres | AES-128-CCM; NetID + 16 bit adresHedef |
|---|---|
| Eşleştirme | UID ile gateway kaydı |
| Rapor aralığı | 1 dk–24 saat; alarmda anında (< 2 s) |
| Çevrimdışı tespiti | 3 rapor kaçırılınca |
| Pil | Li-SOCl2 AA/C 3,6 V ya da 2×AA; uykuda < 10 µA; ölçüm + TX ~120 mA × 100 ms |
|---|---|
| Pil ömrü | ≥ 3 yıl @ 10 dk rapor (sıcaklık-nem, kapı); anemometre sürekli saydığı için güneş paneli + Li-ion önerilirHedef |
| Şebeke beslemeli sürüm | 9–36 VDC; röle çıkışı EC-DIO8 taşıyıcı kartla |
| SN-TH sıcaklık-nem | SHT3x/4x kapasitif: −40…+125 °C ±0,2 °C, %0–100 RH ±%2 RH (datasheet); önceki SHT11 tasarımı ±0,4 °C / ±%3 RH |
|---|---|

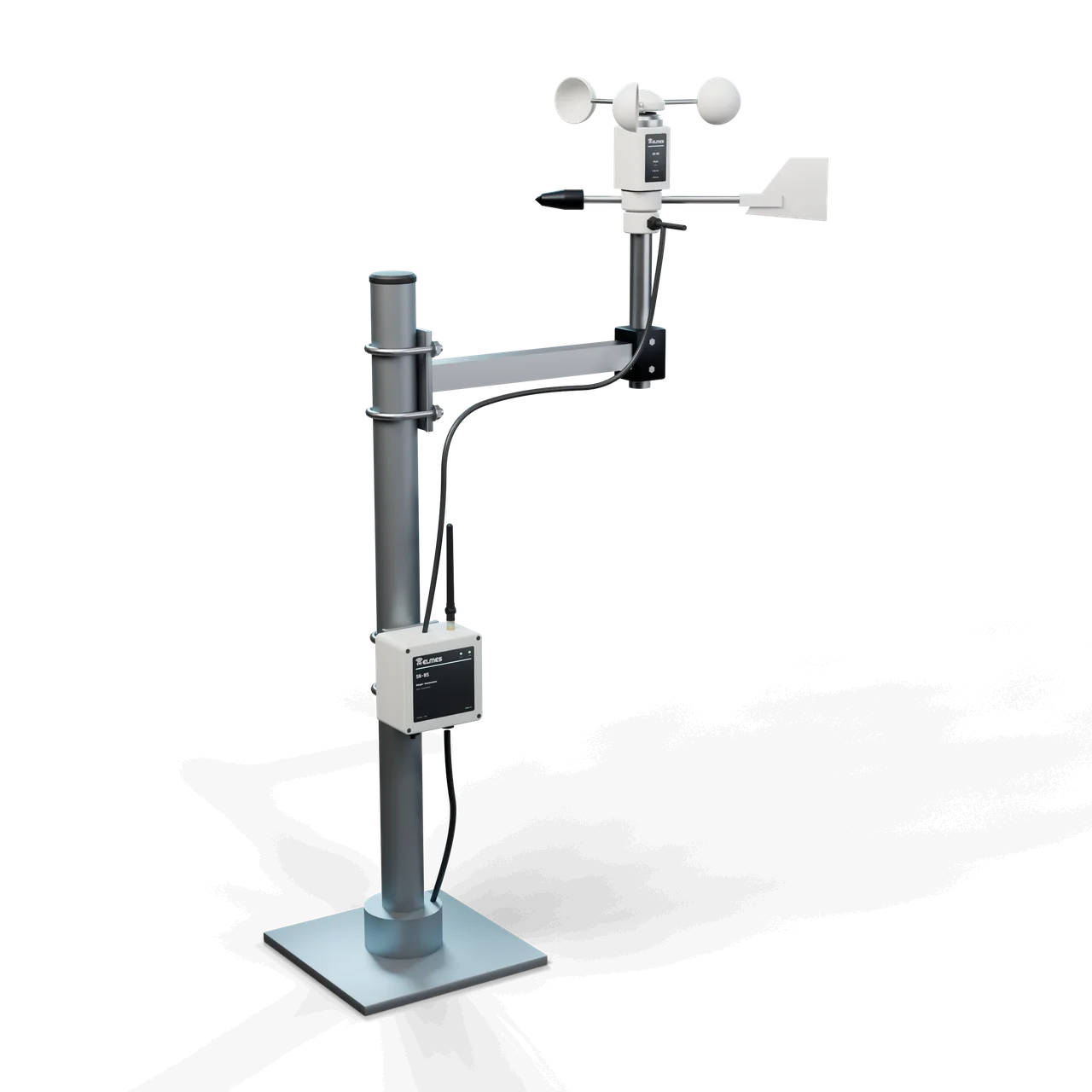

| SN-WS rüzgâr | Kepçe anemometre (darbe) + yön kanadı (hall/pot): 0–50 m/s, kalibrasyonla; yön 16 sektör ±11°Hedef |
| SN-WS başlama eşiği | ≤ 1 m/sHedef |
| SN-LV seviye | 4 kademe şamandıra (kontak) |
| SN-LV hidrostatik seviye | 4–20 mA, 0–5 mHedef |
| SN-DC kapı kontağı | Manyetik kontak; açık/kapalı, açık kalma süresi; sabotaj |
| SN-PIR hareket | PIR 90–110°, 8–12 m (modül datasheet); çift teknoloji opsiyonelHedef |
| SN-IR / SN-LZ / SN-THC | Kızılötesi bariyer 5–100 m, lazer mesafe, termal kamera; henüz prototip yokHedef |
| Hassasiyet ayarı | Üst/alt eşik + histerezis, N ardışık örnek, hamle filtresi; PIR duyarlılık kademesi |
| Yanlış alarm önlemleri | Histerezis, ardışık örnek, sensör arıza bayrağı |
| Çoklu sensör füzyonu | Telemetri & Süreç Zekâsı katmanındaHedef |
| Çıkış tipi | LoRa (standart); 2 × 5 A röle (şebeke beslemeli sürüm); 4–20 mA çıkış yok (gateway üzerinden Modbus) |
|---|---|
| Ek girişler | 2 × kontak, 1 × analog 4–20 mA / 0–10 VHedef |
| Servis arayüzü | SWD / UART |
| Düğüm kasası | IP65 duvar kutusu, yaklaşık 100 × 100 × 60 mmHedef |
|---|---|
| Anemometre gövdesi | Elmes 3D tasarımı, ABS/ASA baskı; direk kelepçesi |
| Anemometre seri üretim gövdesi | Enjeksiyon kalıpHedef |
| Montaj | Duvar / direk / tavan (PIR) |
| Çalışma koşulları | −30…+60 °C (Li-SOCl2); %100 nem (IP65/67); anemometrede buzlanma ısıtıcısı yok |
| Garanti | 2 yıl; pil ve sensör başlıkları sarf malzemesiHedef |
|---|
Uygulama alanları
- Vinç ve liman sahası
- GES / RES sahaları
- Soğuk hava depoları
- Gıda ve ilaç depoları
- Kimyasal ve boya tesisleri
- Sera ve tarım
- Su depoları ve kuyular
- Çevre güvenliği

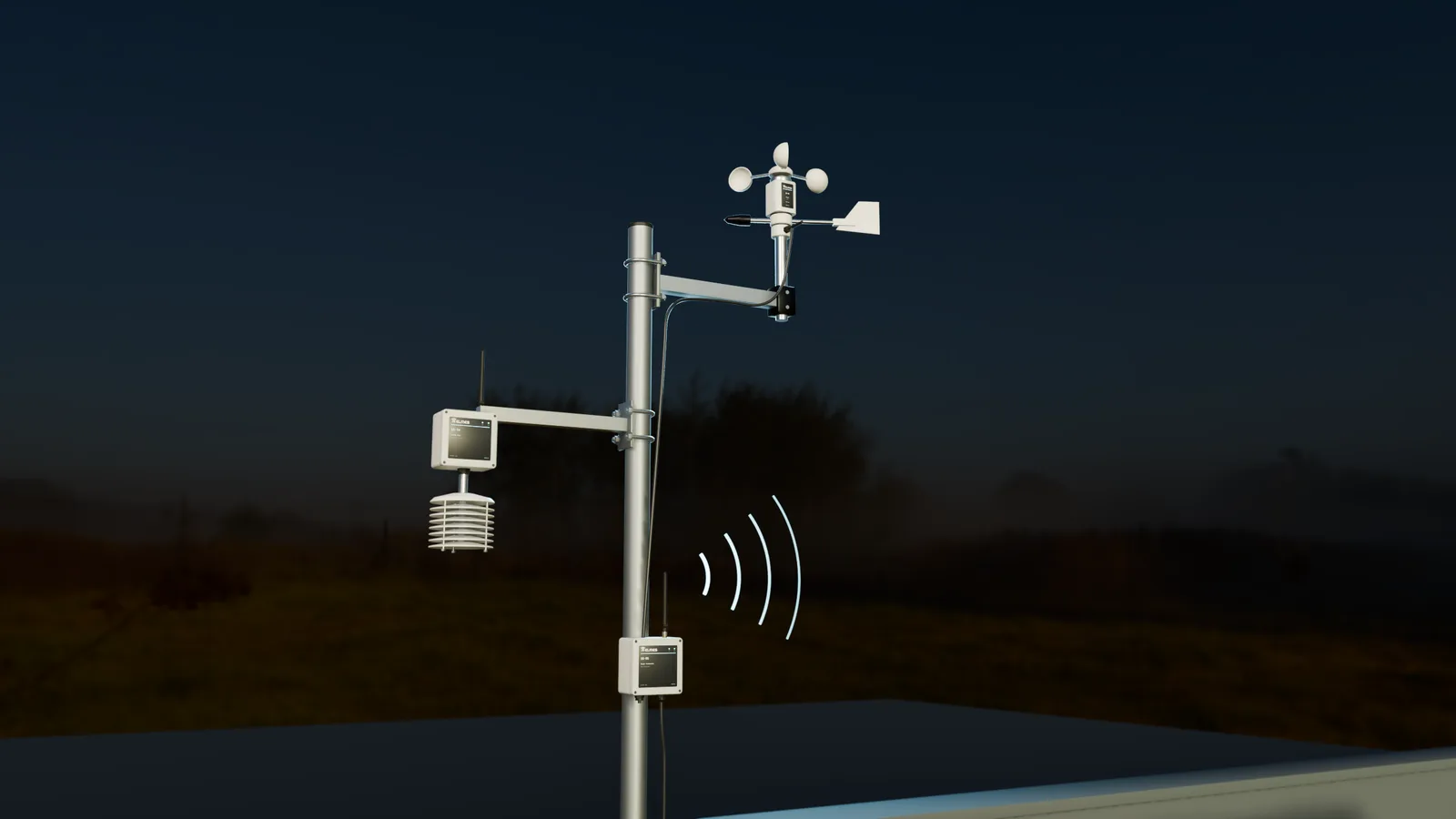

- Vinç ve liman sahası: rüzgâr hızı limitinde vinç kilitleme; Kablosuz Vinç Kontrol Sistemi için opsiyonel modül.
- GES / RES: ortam ve panel sıcaklığı, rüzgâr, kabin kapağı kontağı.
- Soğuk hava, gıda ve ilaç depoları: sıcaklık-nem izleme ve alarm; büyük LED gösterge.
- Kimyasal ve boya tesisleri: nem ve sıcaklık; Kablosuz Yangın Alarm Sistemi (Firesens) ile sensör füzyonu.
- Sera ve tarım: sıcaklık, nem ve rüzgâr; Kablosuz Sulama Kontrol Sistemi ile hibrit sera otomasyonu hedefleniyor.
- Su depoları ve kuyular: seviye şamandırası ve kapak kontağı (Kablosuz Kuyu Depo Kontrol Sistemi).
- Çevre güvenliği: mesai dışı hareket, kapı ve kapak açılması; Kablosuz Nöbet Kontrol Sistemi ve Akıllı Kapı Kontrol & Erişim ile birlikte.
Uyumluluk & belgeler
Sensör ailesi prototip aşamasındadır; ürün belgeleri aşağıdaki plana göre hazırlanır. Sensör elemanlarının üretici belgeleri ürün dosyasına eklenir.
- HedefCE – RED 2014/53/EU (EN 300 220-2, EN 301 489-1/-3)
- HedefEMC
- HedefRoHS beyanı
- HedefEN 50131-2-2 — PIR hareket dedektörü güvenlik sınıfıİsteğe bağlı
- Kapsam dışıISO 17713-1 — meteorolojik anemometre kalibrasyonuAnemometre endüstriyel gösterge amaçlıdır
- HedefCE uygunluk beyanı, datasheet'ler, kurulum kılavuzu, anemometre kalibrasyon prosedürü ve Modbus haritası
Sıkça sorulan sorular
Hangi sensörler var?
Bugün prototip ve kök tasarım düzeyinde: sıcaklık-nem, anemometre (rüzgâr hızı ve yönü), seviye şamandırası ve kapı kontağı. Termal kamera, kızılötesi bariyer ve lazer mesafe sensörleri ailenin planlanan üyeleridir; henüz prototipleri yoktur.
Pil ne kadar gider?
Hedef, 10 dakikalık raporla 3 yıl ve üzeridir (sıcaklık-nem ve kapı düğümleri). Anemometre sürekli saydığı için güneş paneli ve şarjlı pil önerilir. Ölçüm sonuçları teknik tabloya eklenecektir.
Rüzgâr limitinde vinci durdurabilir mi?
Evet, şebeke beslemeli sürümde: yerel röle, rüzgâr eşiği aşılınca vinç kilit devresine sinyal verir; RF kaybında güvenli durum ayarlanabilir. Kablosuz Vinç Kontrol Sistemi için opsiyonel modüldür.
Veriyi nerede görürüm?
Kablosuz Gateway / RTU üzerinden web, Modbus ya da MQTT ile; kendi SCADA'nızda ya da Telemetri & Süreç Zekâsı bulut panelinde (hedef). Alarmlar WR-001 cep kumandasına da gider.
Yanlış alarmı nasıl önlüyorsunuz?
Histerezis, ardışık örnek, hamle filtresi ve sensör arıza tespitiyle. Çoklu sensör füzyonu hedeflenir; yapay zekâ destekli filtre bu katmanda çalışır, düğümde değil.
Menzil ne kadar?
Pilli düğüm dahili ya da kasa üstü antenle çalışır; gateway dış anteniyle açık alanda kilometre mertebesi hedeflenir ve değerler ölçümle doğrulanacaktır. Depo içinde repeater kullanılır.
Mevcut PLC'me 4–20 mA verir mi?
Düğüm vermez; gateway veriyi Modbus TCP ile sunar. 4–20 mA çıkış gerekirse I/O Taşıyıcı Kartlar ailesinden EC-AIO kartı kullanılır.
Garanti nasıl?
2 yıl garanti hedeflenir; pil ve sensör başlıkları sarf malzemesidir.
