Kablosuz Sulama Kontrol Sistemi

Model kodu: WIA-VPCON

Tarladan parka — uzaktan, programlı, akıllı sulama.

Teklif iste Teknik özellikler

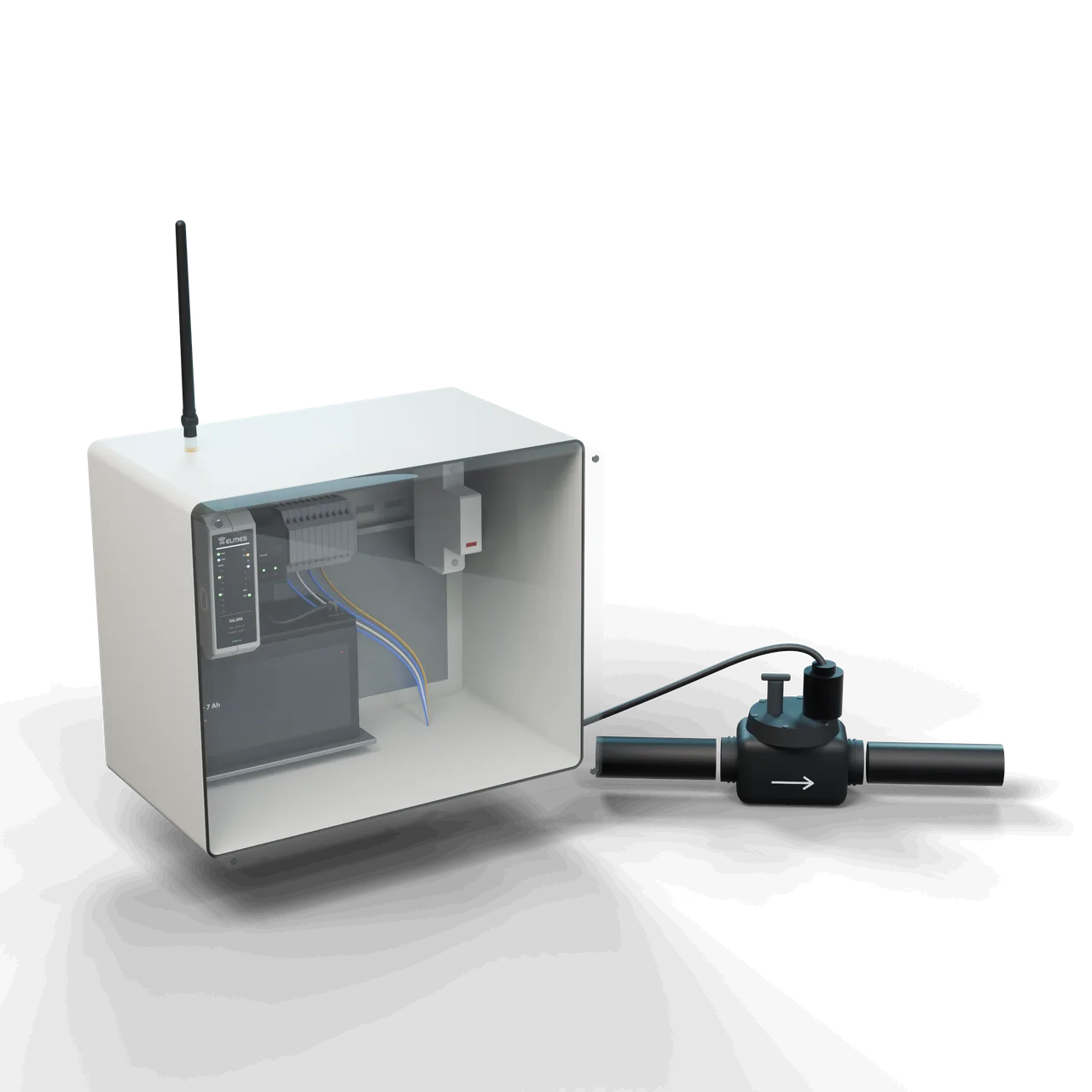

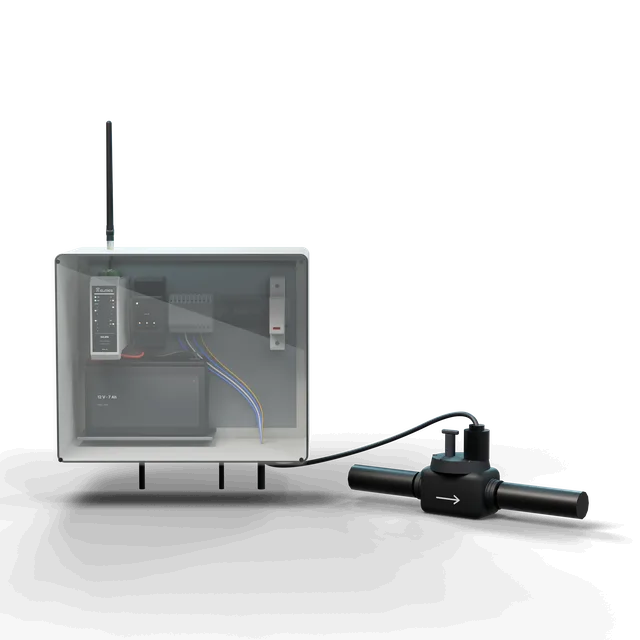

Sulama saha düğümü: şeffaf kapaklı IP65 kutuda RT-152 ve akü, yanında solenoid vana ve boru

Genel bakış

Sahadaki sorun. Geniş tarım arazilerinde, park-bahçe ve golf sahalarında vanalar merkezden yüzlerce metre ile kilometrelerce uzaktadır. Kablolu vana hattı kazı, kablo hırsızlığı ve kemirgen hasarı demektir; dekoder sistemleri pahalı ve markaya bağımlıdır. Elle sulama programı tutarsızdır, su ve enerji israfı yüksektir; pompa kuru çalışma ve faz hatalarıyla arızalanır.

Çözüm. Elmes sulama sistemi, güneş enerjisiyle beslenen kablosuz vana/pompa düğümlerini merkezden yönetir. Planlayıcı yazılımında günlük, haftalık, aylık ve yıllık programlar tanımlanır; merkez komutları RF ile düğümlere gönderir, düğüm vanayı açar ve durumunu onaylar. Basınç düğümü hat basıncını izler; pompa düğümü kuru çalışma ve faz korumasıyla pompayı korur. Kullanılan su miktarı kayıt altına alınır ve analiz edilir.

Genişleme. Toprak nemi, sıcaklık/nem ve hava verisi sulama kararına dâhil edilir; zirai don uyarısı ve don önleyici cihazların tetiklenmesi hedeflenir. Hedef dikey: hibrit AI sera otomasyonu — iklim, sulama ve gübreleme kararlarının sensör füzyonu ve öğrenen modelle optimizasyonu (Telemetri & Süreç Zekâsı ile).

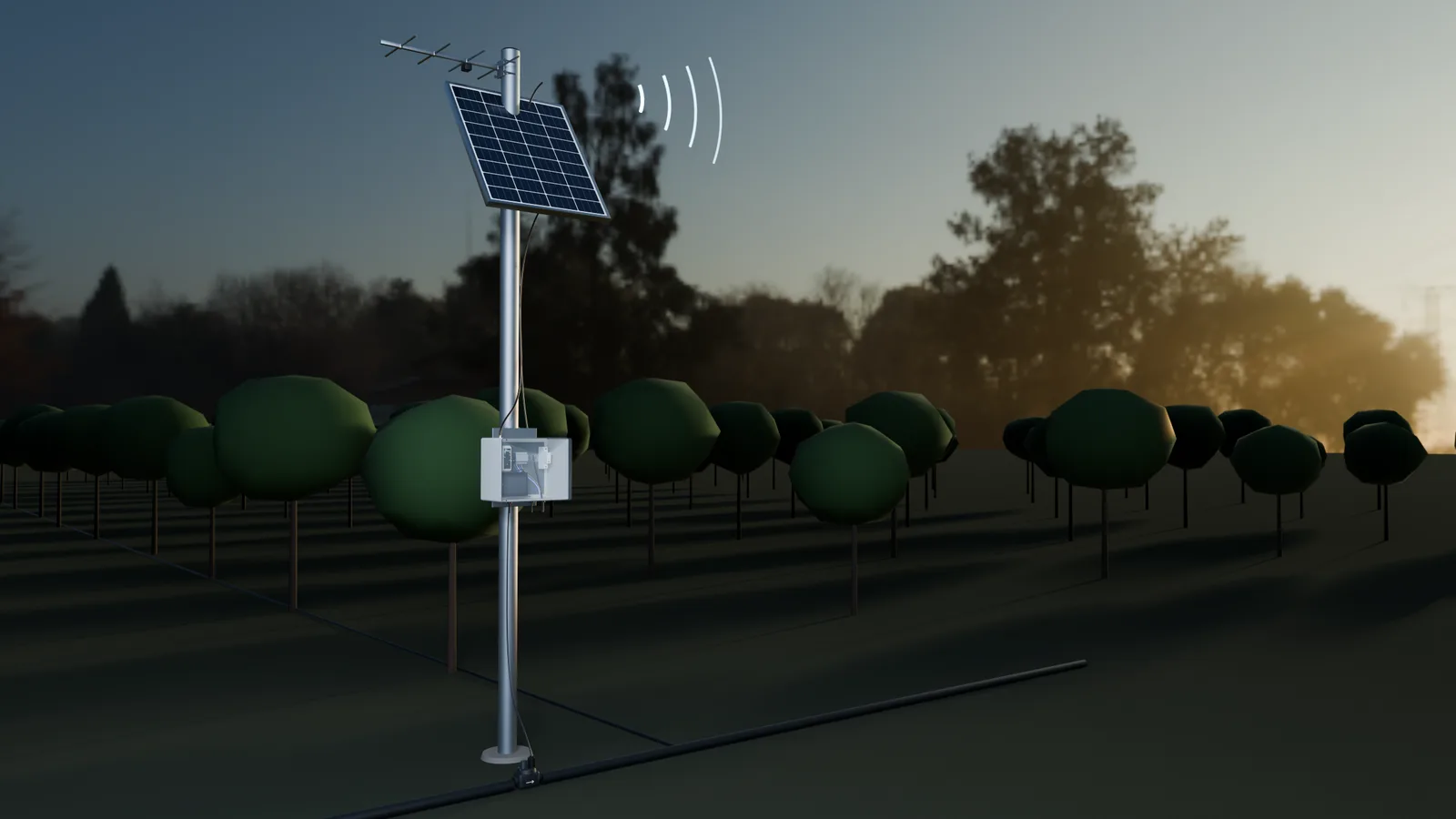

Alacakaranlıkta meyve bahçesinde güneş panelli, Yagi antenli direkte sulama düğümü ve vana
Kullanım ortamı

Özellikler

  • Programlı sulama: günlük/haftalık/aylık/yıllık takvim, vana grupları, süre veya hacim bazlı program.
  • Su miktarı kaydı ve analiz: kullanılan su kayıt altına alınır ve analiz edilir.
  • Pompa koruması: kuru çalışma, faz ve basınç koruması; Kablosuz Kuyu Depo Kontrol Sistemi ile ortak.
  • Basınç izleme: basınç düğümüyle hat basıncına göre pompa/vana koordinasyonu.
  • Güneş enerjili düğümler: elektrik olmayan noktalarda güneş paneli + akü.
  • Repeater: uzun hatlarda menzil uzatma.
  • Sensör entegrasyonu: toprak nemi, sıcaklık/nem ve hava verisi sulama kararına dâhil edilir.
  • Kuyu-depo entegrasyonu: depo seviyesine göre pompa çalıştırma, sulama programıyla koordinasyon.
  • El modülü: sahada manuel vana açma.
  • HedefDebiyle hacim ölçümü: debi sayacı girişiyle hacim kaydı ve raporlar.
  • HedefYeni seri sensör düğümleri: Akıllı Hareket & Çevre Sensörleri ile toprak nemi ve iklim ölçümü.
  • HedefZirai don uyarısı: don riskinde uyarı ve don önleyici cihazların tetiklenmesi.
  • HedefYeni el kumandası: Kablosuz Çağrı Butonu Platformu tabanlı saha kumandası.
  • HedefMobil uygulama ve bulut: Telemetri & Süreç Zekâsı üzerinden izleme ve kumanda.
  • HedefAI sulama optimizasyonu: nem, hava ve bitki modeliyle program önerisi.
  • HedefAI sera otomasyonu: iklim, sulama ve gübreleme kararlarını birlikte optimize eden hibrit sera dikeyi.

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Mevcut sistem
Sistem bileşenleriMerkez ve planlayıcı yazılım, vana düğümü, pompa düğümü, basınç düğümü, repeater
ProgramlamaGünlük / haftalık / aylık / yıllık takvim; vana grupları
Vana sayısıSistem başına 1–256
Düğüm beslemesiGüneş paneli + akü
Pompa korumasıKuru çalışma, faz ve basınç koruması
Radyo (yeni seri)
Frekans bandı433,05–434,79 MHz, 8 kanal; 868 MHz seçenek olarakHedef
Çıkış gücü+22 dBm; ETSI sınırları içindeHedef
Alıcı hassasiyeti−129 dBm @ SF11Hedef
ModülasyonLoRa SF9–SF12Hedef
AntenSMA; uzun hatlarda yönlü antenHedef
Menzil
Açık alan≥ 2000 m (SF11, 2 m yükseklik); repeater ile uzatmaHedef
Bitki örtüsü / sera içi≥ 500 mHedef
Haberleşme & güvenlik
ŞifrelemeAES-128-CCMHedef
Adresleme16 bit ağ kimliği + 16 bit adresHedef
Aynı sahada sistem sayısı≥ 8 ağHedef
Performans & güvenli durum
Komuttan vanaya gecikme≤ 2 sHedef
Link kaybında güvenli duruma geçişVana kapatma zaman aşımı, ayarlanabilirHedef
Durum rapor periyodu1–15 dkHedef
Güç
Düğüm beslemesi9–36 VDC; güneş paneli 20–50 W + 12 V akü (düğüm yüküne göre)Hedef
Düğüm tüketimiUykuda < 10 mA + röle / solenoid yüküHedef
Solenoid sürme24 VAC röle veya 12 VDC latching sürücüHedef
Giriş / çıkış
Vana çıkışıKart başına 8 röle (EC-DIO8) veya 16 (EC-DIO16)Hedef
Pompa giriş / çıkışıEC-DIO8 dijital giriş / çıkışHedef
Analog girişEC-AIO: 4 × 4–20 mA / 0–10 VHedef
Darbe girişiEC-PLS, debi sayacıHedef
Merkez haberleşmesiGateway üzerinden Ethernet / USB / 4G; ModbusHedef
Mekanik & çevre
KutuIP65 polikarbonat saha kutusu + DIN kasaHedef
MontajDirek veya duvar; güneş paneli braketi
Çalışma sıcaklığı−25…+70 °CHedef
NemKutu içinde %95'e kadar, yoğuşmasızHedef
Garanti & servis
Garanti2 yıl; üretim ve servis Ankara'da

Uygulama alanları

  • Tarım arazileri (damla / yağmurlama)
  • Meyve bahçeleri
  • Seralar
  • Park ve bahçeler
  • Golf sahaları
  • Belediye yeşil alanları
  • Spor sahaları
  • Fidanlıklar

Pompa ve depo tarafında Kablosuz Kuyu Depo Kontrol Sistemi ile aynı donanım ailesi kullanılır; depo seviyesi ve pompa koruması sulama programıyla koordine edilir. Mevcut sulama kontrolörü olan sahalarda düğüm röleleri kontrolörün vana çıkışlarına paralel ya da onların yerine bağlanır; pompa panosuna kuru kontakla bağlantı yapılır.

Tek bir vana ya da pompa kontağının taşınması yeterliyse Kablosuz Dijital I/O Linki daha sade bir çözümdür. Kurulum, devreye alma ve sezon öncesi bakım hizmet olarak sunulur.

Uyumluluk & belgeler

Ürün düzeyinde CE uygunluk beyanı ve RED test raporu henüz yoktur; belgeler aşağıdaki plana göre hazırlanmaktadır.

  • CE – RED 2014/53/EU (EN 300 220-2, EN 301 489-1/-3)
    Modül düzeyinde başlayarak
    Hedef
  • LVD / EN 61010-1 — pompa panosu bağlantısı
    Hedef
  • RoHS beyanı
    Hedef
  • CE uygunluk beyanı, kullanım kılavuzu ve bağlantı şeması
    Hedef

Sıkça sorulan sorular

Kaç vana kontrol edilir?

Sistem başına 1–256 vana; yeni seride kart başına 8 veya 16 vana çıkışı hedeflenir. Eşzamanlı açık vana sayısı hidrolik kapasiteye göre planlayıcıda sınırlanır.

Vanalarda elektrik yoksa ne olur?

Düğümler güneş paneli + akü ile çalışır; solenoid tipi (24 VAC veya 12 VDC latching) buna göre seçilir.

Link koparsa vana açık kalır mı?

Hayır. Düğüm, program süresi sonunda veya zaman aşımında vanayı kapatır; merkez düğümü “kayıp” olarak işaretler.

Menzil nasıl artırılır?

Anten yüksekliği, yönlü anten (Endüstriyel RF Anten Serisi) ve repeater; büyük sahalarda birden fazla merkez veya gateway.

Mevcut sulama kontrolörüne bağlanır mı?

Evet: düğüm röleleri mevcut kontrolörün vana çıkışlarına paralel ya da onların yerine bağlanır; pompa panosuna kuru kontakla bağlanır. Modbus bağlantısı hedefleniyor.

Toprak nemi ve hava verisi nasıl kullanılır?

Sensör düğümleri nem ve sıcaklık verisini merkeze iletir; kural motoru eşiğe göre sulamayı atlar veya kısaltır. AI optimizasyonu hedefleniyor.

Kuyu-depo sistemiyle birlikte çalışır mı?

Evet, aynı donanım ailesidir: Kablosuz Kuyu Depo Kontrol Sistemi ile depo seviyesi ve pompa koruması sulama programıyla koordine edilir.

Garanti ve servis nasıl?

2 yıl garanti; üretim ve servis Ankara'da. Sezon öncesi bakım hizmet olarak sunulur.
