Kablosuz Kuyu Depo Kontrol Sistemi

MODM0-ELD100

Pompa-depo arasında kabloya gerek yok.

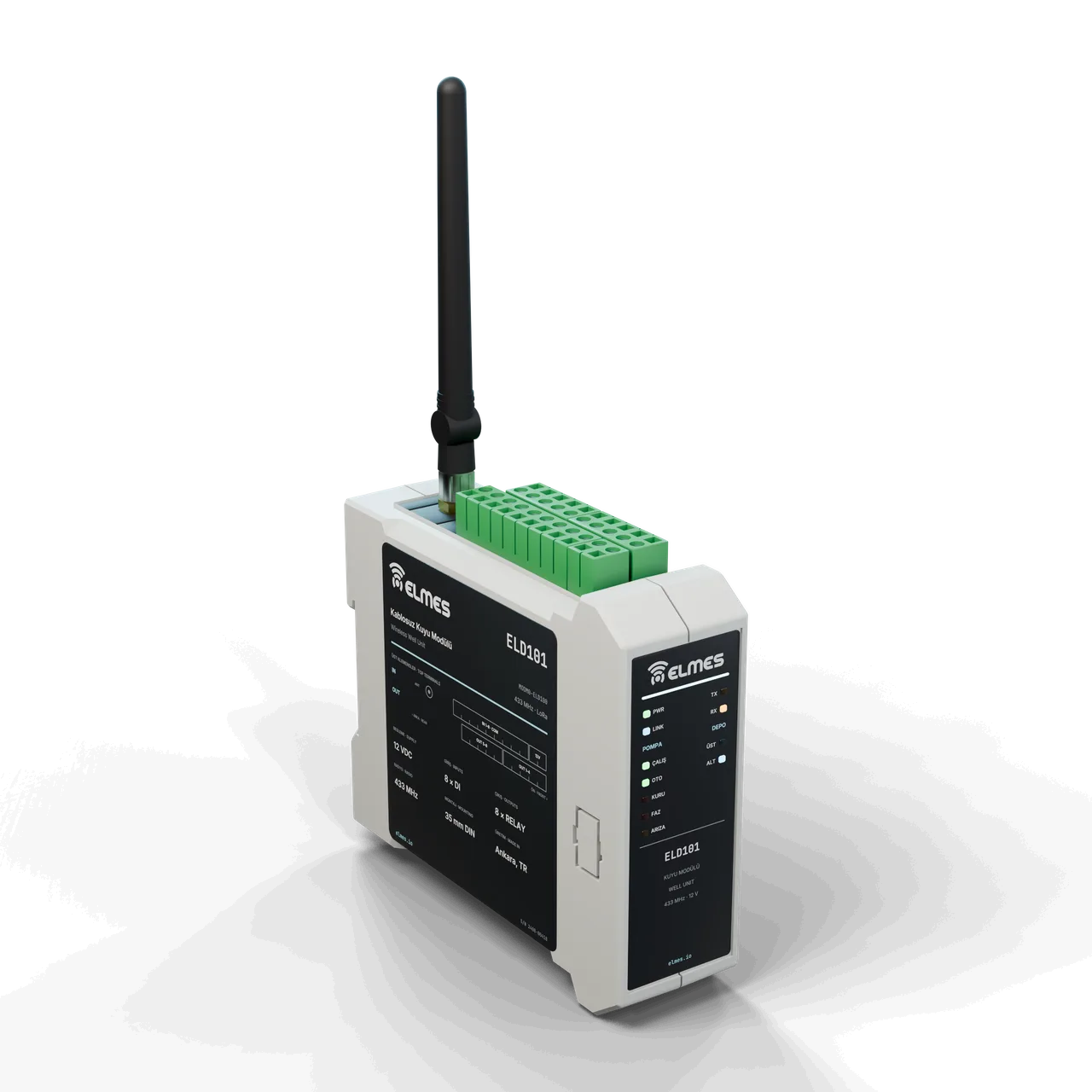

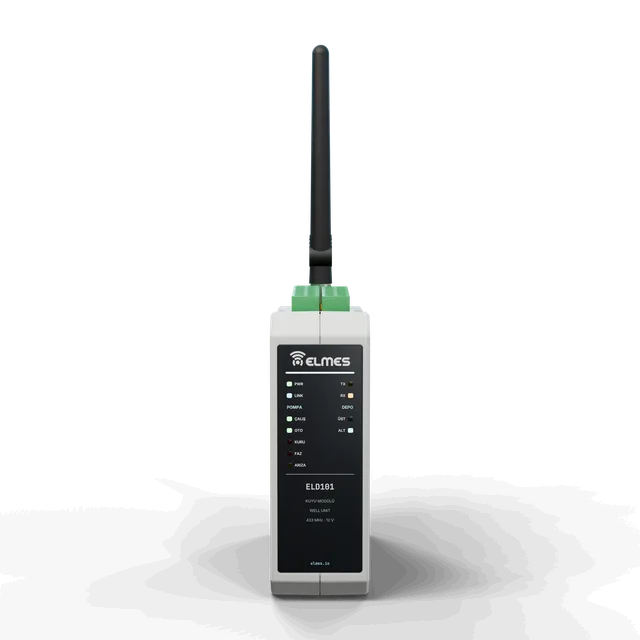

ELD101 kablosuz kuyu modülü: DIN ray kasası, üstte klemensler ve 433 MHz anten, önde pompa ve depo LED'leri

Genel bakış

Sahadaki sorun. Kuyu/pompa ile su deposu arasında çoğu zaman yüzlerce metre ile kilometreler vardır. Seviye bilgisini kabloyla taşımak kazı, kablo hırsızlığı ve yıldırım hasarı demektir. Manuel işletmede depo taşar (su ve enerji israfı) ya da boşalır (su kesintisi); pompa kuru çalışıp yanar, faz hatası motoru bozar.

Çözüm. Depo ünitesi şamandıra veya analog seviye sensöründen seviyeyi okur ve kablosuz olarak kuyu ünitesine iletir. Kuyu ünitesi alt seviyede pompayı çalıştırır, üst seviyede durdurur; kuru çalışma ve faz koruması girişleriyle pompayı korur. Haberleşme koptuğunda pompa tanımlı süre sonunda durur. LCD/LED ile durum sahada görülür; birden fazla depo ve kuyu aynı sistemde yönetilir. Elektrik olmayan depoda güneş paneli kiti kullanılır. Sahada ilk nesil (N1) ve ELD100 tabanlı ikinci nesil (N2) çalışır; yeni KD001 kartı yakında.

Genişleme. Analog seviye (4–20 mA) ve debi sayacıyla seviye/akış telemetrisi (Kablosuz Analog & Dijital Data Aktarıcı ile ortak), Kablosuz Gateway / RTU ve Telemetri & Süreç Zekâsı ile SCADA ve mobil izleme, su şebekesi kayıp-kaçak paketi hedeflenir. Genel amaçlı kontak taşıma için aynı altyapı Kablosuz Dijital I/O Linki olarak sunulur.

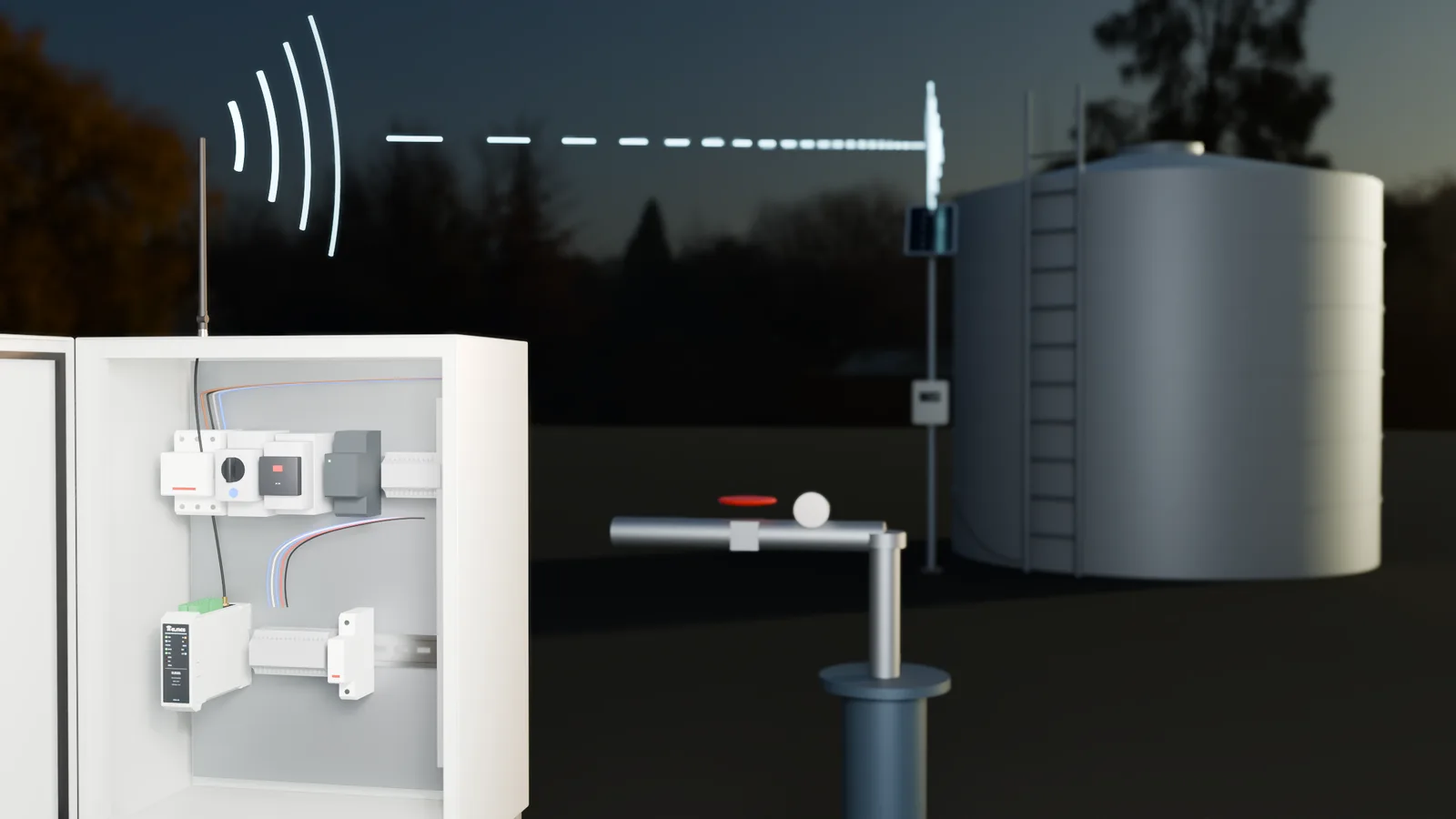

Alacakaranlıkta kuyu başındaki açık pompa panosu ile uzaktaki su deposu arasında kablosuz bağlantı — Kullanım ortamı

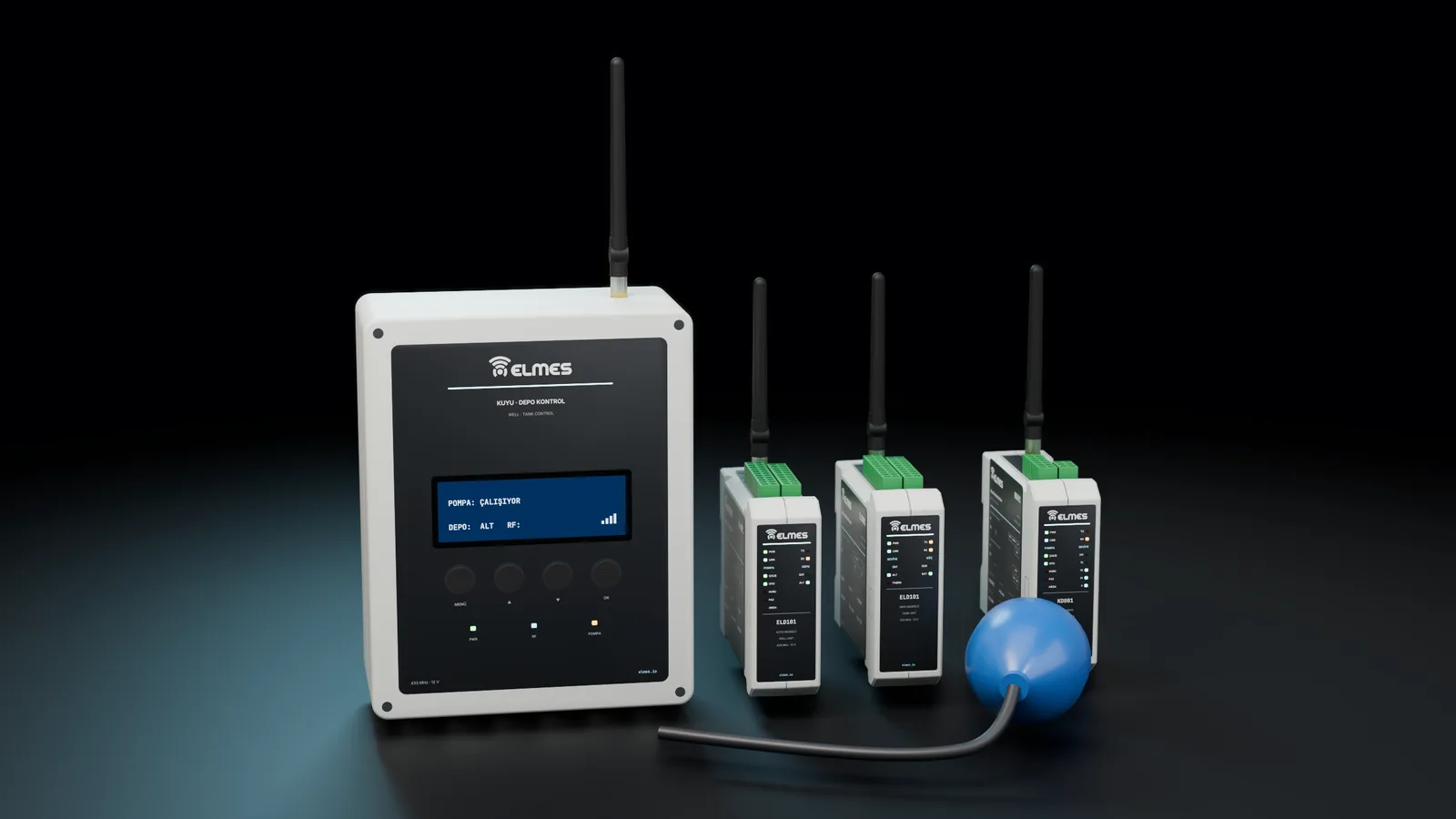

Kuyu-depo nesilleri: LCD'li N1 kutusu, N2 kuyu ve depo modülleri, KD001 yeni kart ve şamandıra — Ürün ailesi

Özellikler

Kuru çalışma koruması: elektrot veya akım girişinden kuru çalışma algılanınca pompa durur, alarm verilir.
Faz koruması: faz sırası / eksik faz rölesi girişiyle start engeli.
Şamandıra filtresi: dalgalanmadan kaynaklanan yanlış tetiklemeyi önler (ELD100).
Çoklu depo / kuyu: birden fazla depo ve kuyu aynı sistemde.
Repeater: uzun ve engelli hatlarda aktarıcıyla menzil uzatma.
Güneş enerjili depo ünitesi: elektrik olmayan depolar için.
Link kaybında güvenli durma: pompa tanımlı sürede durur.

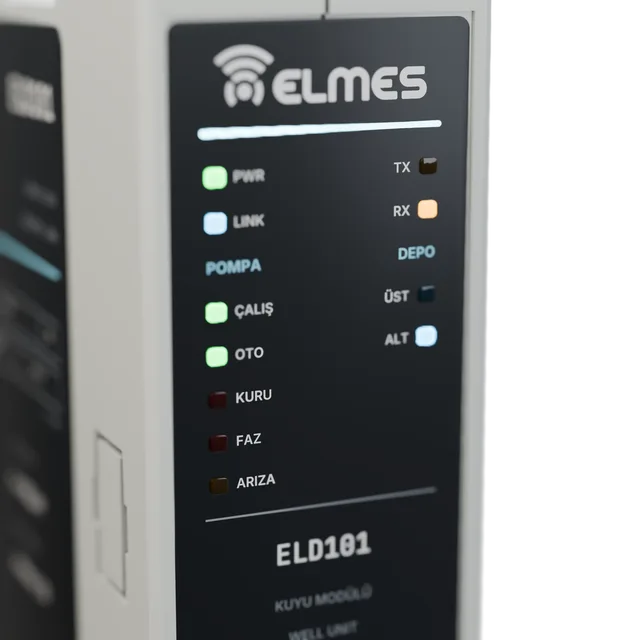

Yerel gösterge: LCD (N1) / LED (N2).
El modülü: manuel pompa kumandası.
Genel amaçlı türevler: aç/kapa ve pompa kontrol türevleri Kablosuz Dijital I/O Linki altında.
HedefOtomatik yeniden deneme: kuru çalışma sonrası ayarlanabilir yeniden deneme süresi.
HedefÖncelik ve sıra mantığı: çoklu kuyu/depoda pompa önceliği ve sıralı çalışma.
HedefSeviye + debi telemetrisi: analog seviye (4–20 mA) ve debi sayacı; Kablosuz Analog & Dijital Data Aktarıcı ile ortak telemetri düğümü.
HedefGelişmiş yerel gösterge: seviye, link ve alarm gösterimi.
HedefSCADA / mobil izleme: Kablosuz Gateway / RTU ve Telemetri & Süreç Zekâsı üzerinden; Modbus RTU/TCP.
HedefYeni seri donanım: KD001 kartı, EM modül tabanlı repeater ve Kablosuz Çağrı Butonu Platformu tabanlı el kumandası.

Nesiller

Nesiller
Model kodu	Nesil	Öne çıkanlar	Durum	Teklif iste
—	N1 (ilk nesil)	LCD gösterge; repeater (aktarıcı)	Sahada	Teklif iste: N1 (ilk nesil)
MODM0-ELD100	N2 (ELD100)	LoRa; LED gösterge; şamandıra filtresi	Sahada	Teklif iste: MODM0-ELD100
KD001-P1Hedef	Yeni kart (KD001)	Yeni nesil kuyu-depo kartı	Yakında	Teklif iste: KD001-P1

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Mevcut sistem
Sahadaki nesiller	N1 ve N2 (ELD100)
Yeni kart	KD001Hedef
Pompa mantığı	Alt seviyede çalıştır, üst seviyede durdur
Seviye algılama	Şamandıra veya analog seviye sensörü
Koruma girişleri	Kuru çalışma (elektrot / akım), faz sırası / eksik faz
Link kaybında	Pompa tanımlı süre sonunda durur
Yerel gösterge	LCD (N1) / LED (N2)
Depo ünitesi beslemesi	Güneş paneli kiti seçeneği

Radyo (yeni seri)
Frekans bandı	433,05–434,79 MHz, 8 kanal; 868 MHz seçenek olarakHedef
Çıkış gücü	+22 dBmHedef
Alıcı hassasiyeti	−129 dBm @ SF11 (çip verisi)Hedef
Modülasyon	LoRa SF9–SF12Hedef
Anten	SMA (EC taşıyıcı kart)Hedef

Menzil
Açık alan	≥ 2000 m (SF11, 2 m yükseklik)Hedef
Engelli arazi	≥ 500 m; repeater ileHedef

Haberleşme & güvenlik
Şifreleme	AES-128-CCMHedef
Adresleme	16 bit ağ kimliği + 16 bit adresHedef
Aynı sahada sistem sayısı	≥ 8 ağHedef

Performans & güvenli durum
Seviyeden pompaya gecikme	≤ 2 sHedef
Link kaybında pompa durdurma	1–30 dk, ayarlanabilirHedef
Şamandıra filtresi	1–60 s, ayarlanabilirHedef
Watchdog	Bağımsız donanım watchdog'u (IWDG)Hedef

Güç
Besleme	9–36 VDC; 230 VAC adaptör; güneş paneli 10–20 W + aküHedef
Tüketim	Beklemede < 1 WHedef

Giriş / çıkış
Dijital giriş	8 × 12–24 V (EC-DIO8)Hedef
Röle çıkışı	8 × 5 A / 250 VAC (EC-DIO8)Hedef
Analog giriş	EC-AIO: 4 × 16 bitHedef
Darbe girişi (debi)	EC-PLSHedef
Haberleşme	RS485 / Modbus (EC-485); gateway bağlantısıHedef

Mekanik & çevre
Kutu	DIN kasa + IP65 saha kutusuHedef
Gösterge (yeni seri)	LED durum göstergeleri; LCD seçeneğiHedef
Çalışma sıcaklığı	−25…+70 °CHedef
Nem	%95'e kadar, yoğuşmasızHedef

Garanti & servis
Garanti	2 yıl; üretim ve servis Ankara'da

Uygulama alanları

Belediye ve köy içme suyu şebekeleri
Su idareleri
Sanayi su besleme (çimento, şeker, kimya)
Çiftlik ve sera su depoları
Kamu kampüsleri
Site ve lojman hidroforları
Sulama depoları

Mevcut pompa panosunda röle çıkışı kontaktör bobinine, faz koruma ve kuru çalışma sinyalleri girişlere bağlanır; manuel/otomatik anahtar korunur. Sulama depolarında Kablosuz Sulama Kontrol Sistemi ile birlikte çalışır: depo seviyesi ve pompa koruması sulama programıyla koordine edilir.

Seviye mantığı gerektirmeyen, yalnız birkaç kontağın taşındığı uygulamalarda (uzak start/stop, arıza sinyali) Kablosuz Dijital I/O Linki kullanılabilir.

Uyumluluk & belgeler

Ürün düzeyinde CE uygunluk beyanı ve RED test raporu henüz yoktur; belgeler aşağıdaki plana göre hazırlanmaktadır.

CE – RED 2014/53/EU (EN 300 220-2, EN 301 489-1/-3)
Modül düzeyinde başlayarak
Hedef
LVD / EN 61010-1 — pompa panosu bağlantısı
Hedef
RoHS beyanı
Hedef
CE uygunluk beyanı, kullanım kılavuzu ve bağlantı şeması
Hedef

Referanslar

Bu ürün ailesinin kullanıldığı kurumlardan bazıları.

İSKİ
Atom Enerji Kurumu (TAEK)
Rize Pazar Belediyesi
Şeker Fabrikaları A.Ş.
Sançim Bilecik Çimento
Gemi Kaya Holding
Adel Elektrik Otomasyon

Sıkça sorulan sorular

Aynı bölgede birden fazla kuyu-depo sistemi çakışır mı?

Hayır. Her sistemin kimliği vardır; farklı kimlikli paketler yok sayılır. Yeni seride kanal × ağ kimliği kombinasyonuyla en az 8 bağımsız ağ hedeflenir.

Haberleşme koparsa pompa ne yapar?

Kuyu ünitesi tanımlı süre içinde seviye bilgisi alamazsa pompayı durdurur ve “link yok” gösterir; böylece taşma ve kuru çalışma riski önlenir.

Depoda elektrik yok; çalışır mı?

Evet, depo ünitesi güneş paneli + akü kitiyle beslenir.

Mevcut pompa panosuna bağlanır mı?

Evet. Röle çıkışı kontaktör bobinine, faz koruma ve kuru çalışma sinyalleri girişlere bağlanır; manuel/otomatik anahtar korunur.

Menzil nasıl artırılır?

Anten yüksekliği, yönlü anten (Endüstriyel RF Anten Serisi) ve repeater; engelli arazide repeater tepe noktasına konur.

Birden fazla depo veya kuyu bağlanır mı?

Evet; ünite sayısı sistem içinde artırılır. Çoklu kuyu/depo için gelişmiş öncelik ve sıra mantığı yeni seride hedefleniyor.

SCADA'ya veya telefona veri gelir mi?

Mevcut nesilde yerel gösterge ve kuru kontak çıkışı vardır. Kablosuz Gateway / RTU ile Modbus/SCADA ve Telemetri & Süreç Zekâsı ile mobil izleme hedefleniyor.

Kablosuz Dijital I/O Linki'nden farkı ne?

Kuyu depo sistemi seviye, pompa koruması ve link kaybı mantığı hazır gelen bir uygulama ürünüdür. Kablosuz Dijital I/O Linki aynı altyapıyla genel amaçlı kontak taşıma sunar.

Garanti ve servis nasıl?

2 yıl garanti; üretim ve servis Ankara'da; yedek ünite stoktan.
