RF & Kablosuz Sistemler · Donanım
Kablosuz Analog & Dijital Data Aktarıcı
4–20 mA / 0–10 V sinyali kablosuz taşıyın.
Genel bakış
Sahadaki sorun. Saha sensörü (seviye, basınç, debi, sıcaklık) ile kontrol odası arasında yol, nehir, demiryolu, başka bir işletme ya da sadece yüzlerce metre vardır. Kablo çekmek kazı, izin ve hırsızlık demektir; 4–20 mA hattı uzadıkça gürültü ve topraklama sorunları artar. Çok noktalı kontak sinyallerini (motor durumu, kapı, seviye şalteri) tek tek kabloyla toplamak pahalıdır.
Çözüm. Data aktarıcı, bir uçtaki dijital girişleri ve analog sinyalleri sayısallaştırıp 433 MHz üzerinden karşı uca taşır; karşı uç röle ve analog çıkışlarıyla PLC'ye "kabloyla bağlıymış gibi" verir. RT152 ailesinin M16 master ünitesi 16 girişi toplar, RS485 / Modbus RTU ile PLC'ye konuşur ve web arayüzünden izlenir; SLI16 giriş ve SLR16 röle genişletme üniteleriyle kanal sayısı artar. Link koptuğunda çıkışlar tanımlı güvenli duruma gider ve arıza kontağı verilir.
Genişleme. Yeni seride pilli bir telemetri düğümü (seviye/akış/basınç sensörünü güneş paneli veya pille besleyip periyodik raporlama) ve darbe (sayaç) girişi (su/elektrik sayacının S0 darbesiyle kablosuz okuma; Kablosuz Sayaç Okuma Düğümü ile ortak altyapı) hedeflenir. Kablosuz Gateway / RTU ile Modbus TCP, Telemetri & Süreç Zekâsı ile bulut izleme ve IIoT Retrofit Kiti içinde bileşen olarak kullanım planlanmaktadır.
Özellikler
- Şeffaf I/O: giriş kontağı karşı uçta röle olarak çıkar; PLC açısından kablo gibi davranır.
- Analog bire bir aktarım: 0/4–20 mA, 0–10 V, potansiyometre, joystick (analog/sayısal); vinç ve makine kumandalarındaki analog hız aktarımıyla ortak altyapı.
- Master + genişletme mimarisi: M16 master, SLI16 giriş ve SLR16 röle genişletme üniteleri.
- RS485 / Modbus RTU: kanal durumları ve analog değerler PLC'ye register olarak aktarılır.
- Web arayüzü (M16): kanal durumu, RSSI ve yapılandırma tarayıcıdan.
- Link izleme: canlılık paketi, link arıza rölesi ve LED'i, tanımlı güvenli durum.
- Opsiyonel modüller: yönlü anten ve IP65 saha kutusu.
- HedefAyarlanabilir güvenli durum: link kaybında süre ve çıkış durumu kullanıcı tarafından ayarlanır.
- HedefModbus TCP ve bulut: Kablosuz Gateway / RTU ile Modbus TCP, Telemetri & Süreç Zekâsı ile bulut izleme.
- HedefTelemetri düğümü: pilli/güneşli; seviye, akış veya basınç sensörüyle periyodik rapor, pil ve RSSI bilgisi; kuyu–depo sistemiyle ortak.
- HedefDarbe (sayaç) girişi: S0 su/elektrik sayacı okuma ve üretim sayacı; sayaç okuma düğümüyle ortak EC-PLS kartı.
- HedefRepeater: aynı donanımla menzil uzatma.
- HedefIIoT Retrofit Kiti bileşeni: eski makine parkını sökmeden bağlama.

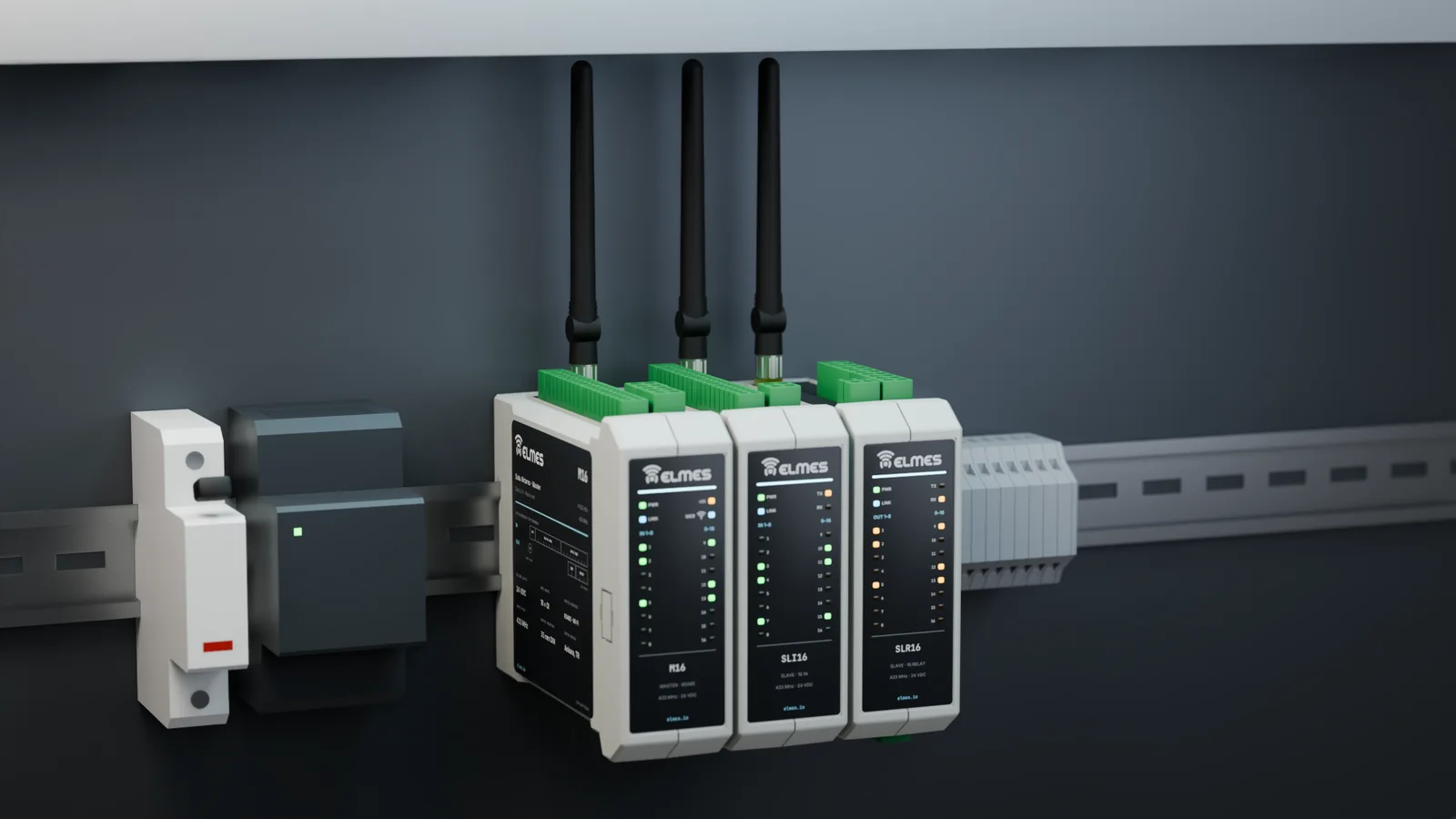

RT152 ailesi
| Model kodu | Ünite | İçerik | Durum | Teklif iste |
|---|---|---|---|---|

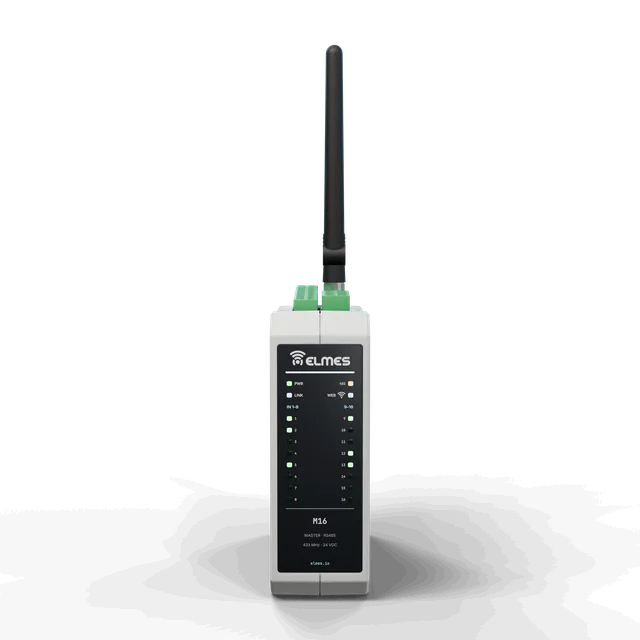

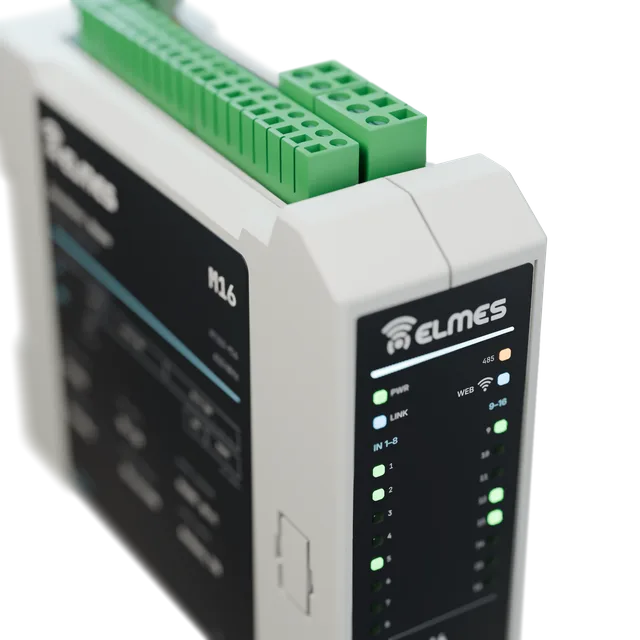

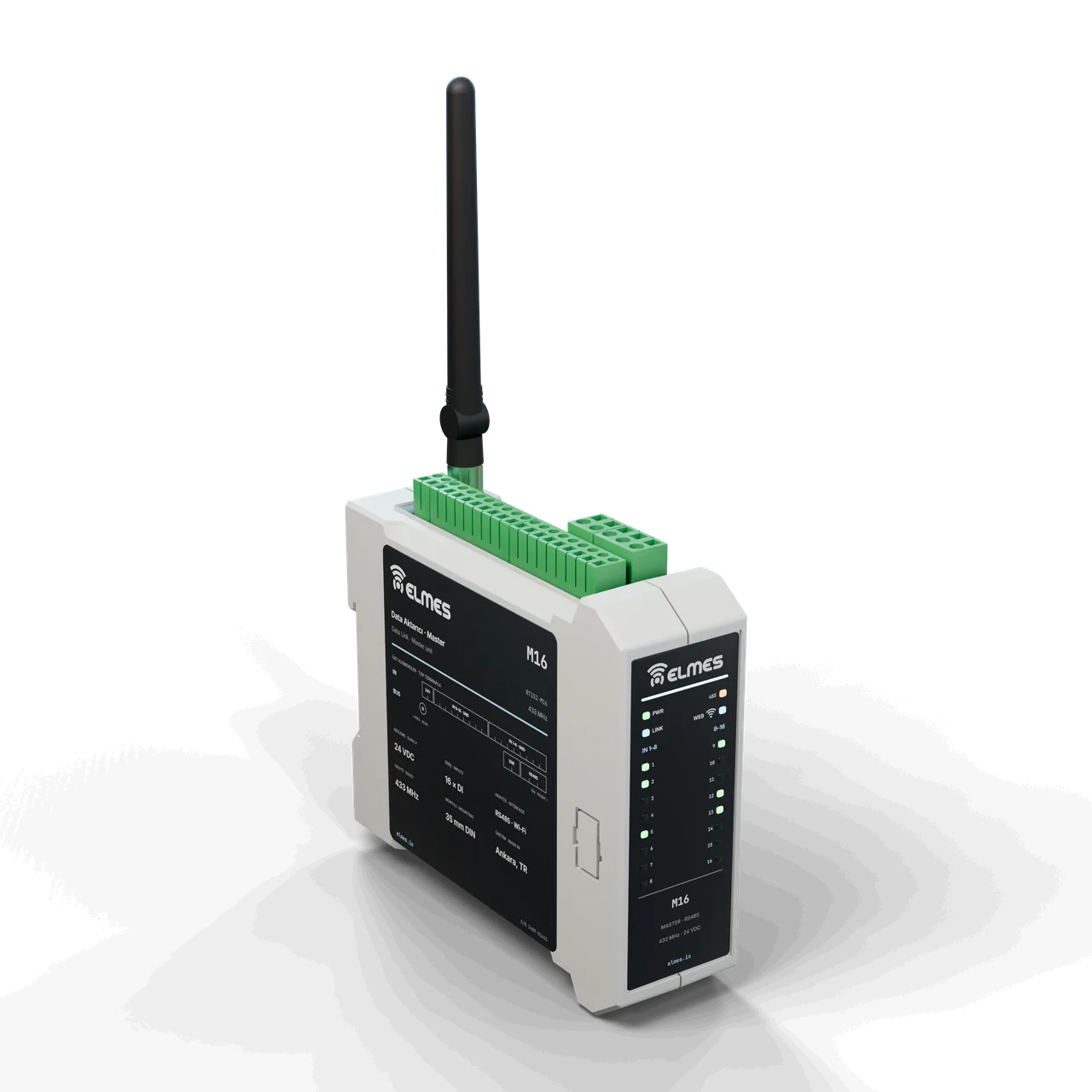

| M16 | Master ünite | 16 giriş; RS485 / Modbus RTU; web arayüzü (kanal durumu, RSSI, yapılandırma) | Sahada | Teklif iste: M16 |
| SLI16 | Giriş genişletme | Master'a ek giriş kanalları | Sahada | Teklif iste: SLI16 |
| SLR16 | Röle genişletme | 16 röle çıkışı | Sahada | Teklif iste: SLR16 |
| —Hedef | Telemetri düğümü | Pilli/güneşli; seviye, akış veya basınç sensörü; periyodik rapor, pil ve RSSI bilgisi | Planlanan | Teklif iste: Telemetri düğümü |
| —Hedef | Darbe girişli sürüm | 4× S0/reed sayaç girişi; sayaç okuma düğümüyle ortak | Planlanan | Teklif iste: Darbe girişli sürüm |
Teknik özellikler
“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.
| Aile | M16 master + SLI16 giriş ve SLR16 röle genişletme üniteleri |
|---|---|
| Frekans | 433 MHz |
| Dijital kanallar | 16 dijital giriş + 16 röle; genişletme üniteleriyle artar |
| Analog kanallar | 8 analog çıkış; 4–22 mA analog giriş |
| Analog sinyal tipleri | 0/4–20 mA, 0–10 V, potansiyometre, joystick |
| PLC arayüzü | Röle kontakları, analog çıkışlar, RS485 / Modbus RTU |
| Web arayüzü | Kanal durumu, RSSI ve yapılandırma (M16) |
| Link kaybında | Çıkışlar tanımlı güvenli duruma geçer; link arıza kontağı ve LED |
| Frekans bandı | 433,05–434,79 MHz, 8 kanal; 868 MHz seçenek olarakHedef |
|---|---|
| Çıkış gücü | +22 dBmHedef |
| Alıcı hassasiyeti | −129 dBm @ SF11Hedef |
| Modülasyon | LoRa SF7–SF10 (analog güncelleme hızı için düşük SF)Hedef |
| Veri hızı | SF7'de ~5,5 kbpsHedef |
| Anten bağlantısı | SMA (EC taşıyıcı kart)Hedef |
| Açık alan | ≥ 2000 m (SF9, 2 m yükseklik)Hedef |
|---|---|
| Endüstriyel ortam | ≥ 300 mHedef |
| Şifreleme | AES-128-CCMHedef |
|---|---|
| Adresleme | 16 bit ağ kimliği (NetID) + 16 bit adresHedef |
| Aynı sahada sistem sayısı | ≥ 8 bağımsız ağHedef |
| Dijital giriş → röle | ≤ 100 ms (SF7)Hedef |
|---|---|
| Analog güncelleme | 100 ms–10 s, ayarlanabilirHedef |
| Link kaybında güvenli duruma geçiş | 1–60 s, ayarlanabilirHedef |
| Watchdog | Bağımsız donanım watchdog'u (IWDG)Hedef |
| Besleme | 9–36 VDC; 230 VAC adaptörHedef |
|---|---|
| Tüketim | Röle sayısına bağlı |
| Bekleme tüketimi | < 2 WHedef |
| Pilli düğüm | EM-G0L-433-LP tabanlı; uyku < 10 µA; 15 dk raporla ≥ 3 yılHedef |
| Dijital giriş | 16 optoizoleli giriş, 12–24 V (EC-DIO16)Hedef |
|---|---|
| Röle çıkışları | 16 röle 5 A / 250 VAC veya tranzistör çıkış (EC-DIO16)Hedef |
| Analog giriş | 4× 4–20 mA / 0–10 V, 16 bit (EC-AIO)Hedef |
| Analog çıkış | 2× 4–20 mA / 0–10 V, 12 bit DAC (EC-AIO)Hedef |
| Darbe girişi | 4× S0/reed, ≤ 10 kHz (EC-PLS)Hedef |
| Seri haberleşme | İzoleli RS485, Modbus RTU (EC-485); Modbus TCP için Kablosuz Gateway / RTUHedef |
|---|---|
| Wi-Fi / web | ESP32 (EM-G0LW) ile web ve BLE üzerinden yapılandırmaHedef |
| Kasa | DIN ray kasa, 6–9 modülHedef |
|---|---|
| Montaj | 35 mm DIN rayHedef |
| Çalışma sıcaklığı | −25…+70 °CHedef |
| Nem | %95'e kadar, yoğuşmasızHedef |
| Garanti | 2 yıl; Ankara'da üretim ve servis |
|---|
Uygulama alanları
- Su ve atık su tesisleri
- Kuyu–depo sahaları
- Maden ve taş ocakları
- Çimento ve kimya tesisleri
- Cam / porselen fırın hatları
- Makine–pano analog kumanda
- Vinç / makine alıcı tarafı
- Enerji ve altyapı sahaları
- Eski makine parkı (retrofit)
Kuyu–depo uygulamaları için hazır sistem Kablosuz Kuyu Depo Kontrol Sistemi sayfasında anlatılır. Vinç ve makine kumandalarındaki analog hız aktarımı Kablosuz Vinç Kontrol Sistemi ve Kablosuz Makine Çalıştırma & Kontrol ile aynı altyapıyı kullanır.
Hedeflenen uygulamalar: seviye/akış/basınç telemetrisi ve su şebekesinde kayıp-kaçak izleme (Telemetri & Süreç Zekâsı ile).
Akaryakıt tank sahaları: tank sahaları ATEX/Ex bölgesidir ve mevcut donanımın Ex sertifikası yoktur. Bu uygulama ancak Ex sertifikalı sensör ve bölge dışı montaj ya da sertifikalı kasa ile, proje bazında değerlendirilir.
Uyumluluk & belgeler
RT152 ailesi için CE uygunluk beyanı ve RED test raporu henüz yoktur. Ürün belgeleri aşağıdaki plana göre, modül düzeyinden başlayarak hazırlanmaktadır.
- HedefCE – RED 2014/53/EU (EN 300 220-2, EN 301 489-1/-3)Modül düzeyinde başlayarak
- HedefEMC – EN 61326-1 / EN 61000-6-2 / EN 61000-6-4
- HedefLVD – EN 61010-1230 VAC adaptörlü sürüm
- HedefRoHS beyanı
- Kapsam dışıATEX / ExAkaryakıt tank sahaları için ayrı, proje bazında değerlendirme
- HedefCE uygunluk beyanı, kullanım kılavuzu, Modbus register haritası ve klemens şeması
Referanslar
Bu ürün ailesinin kullanıldığı kurumlardan bazıları.
- Adel Elektrik Otomasyon
Sıkça sorulan sorular
PLC'm sinyali kablolu gibi görür mü?
Evet. Dijital giriş karşı uçta röle kontağı, analog 4–20 mA karşı uçta 4–20 mA olarak çıkar; ayrıca değerler Modbus RTU ile register olarak okunabilir.
Link koparsa çıkışlar ne olur?
Çıkış ucu tanımlı süre sonunda röleleri güvenli duruma alır ve analog çıkışı hata değerine çeker; link arızası kontak ve LED ile bildirilir. Yeni seride süre ve güvenli durumun ayarlanabilmesi hedeflenir.
Aynı sahada birden fazla link çakışır mı?
Hayır; her linkin kendi kimliği vardır. Yeni seride kanal ve ağ kimliği kombinasyonuyla en az 8 bağımsız ağ hedeflenir.
Kaç kanal taşınır?
Mevcut sistem 16 dijital giriş + 16 röle taşır (genişletme üniteleriyle artar); 8 analog çıkış ve 4–22 mA analog giriş sunar. Yeni seride 4 analog giriş (16 bit), 2 analog çıkış ve 4 darbe girişi hedeflenir.
Menzil nasıl artırılır?
Anteni yükseğe ve görüş hattına yerleştirerek ve yönlü anten kullanarak (Endüstriyel RF Anten Serisi). Yeni seride repeater desteği hedeflenir.
Sayaç okuyabilir miyim?
Darbe (S0) girişli sürümle su ve elektrik sayacı okuma hedeflenir; bu uygulama Kablosuz Sayaç Okuma Düğümü ile ortak altyapıyı kullanır.
Pille çalışır mı?
Telemetri düğümü sürümünün pil veya güneş paneliyle periyodik raporlama yapması hedeflenir. Sürekli analog aktarım için 24 V besleme gerekir.
Akaryakıt tankında kullanılır mı?
Tank sahaları Ex bölgesidir; mevcut donanımın Ex sertifikası yoktur. Yalnız bölge dışı montaj ve Ex sertifikalı sensörle proje bazında değerlendirilir.
Garanti ve servis nasıl?
2 yıl garanti; üretim ve servis Ankara'da.
