Kablosuz Vinç Kontrol Sistemi

Name: Kablosuz Vinç Kontrol Sistemi
Brand: Elmes

TXI-VK200 / RXO-RT207-27D-6AN

Şifreli RF link, sahada milyonlarca operasyon.

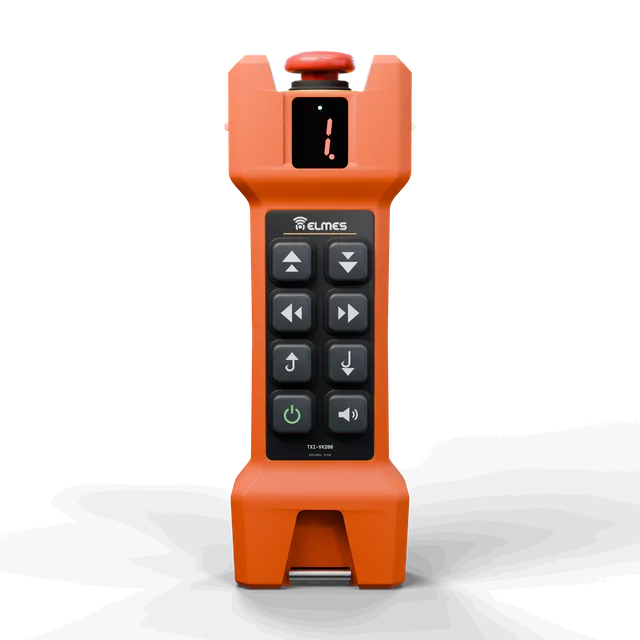

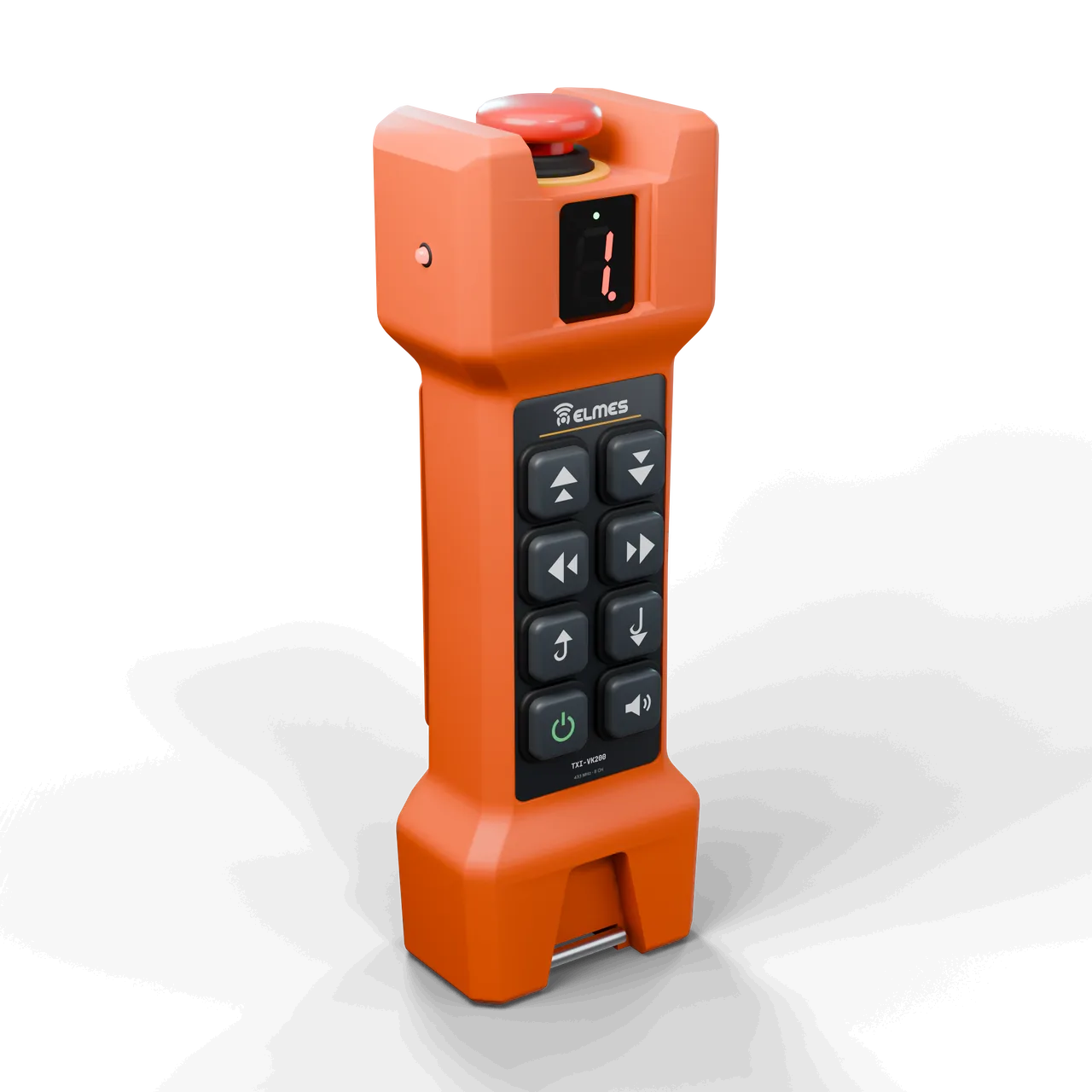

TXI-VK200 el tipi vinç vericisi: turuncu gövde, mantar acil stop, 7 segment gösterge ve 8 kanal çift kademeli ok tuşları

Genel bakış

Sahadaki sorun. Köprülü vinçlerde askılı (pendant) kumanda operatörü yükün altına ve hareket hattına bağlar; kablo makaralı sistemler kopma, ezilme ve bağlantı arızası üretir, her arıza üretim duruşudur. İthal kablosuz kumandalarda buton dizilimi sabittir, özel fonksiyon (analog hız, ek röle, kilit) eklenemez, servis yurt dışındadır. Aynı tesiste birden fazla vinç çalışınca kumandaların birbirini tetiklemesi güvenlik riskidir.

Çözüm. Elmes vinç kontrol sistemi, el veya bel tipi vericiden gelen komutları şifreli RF paketlerle alıcıya taşır; alıcı röle kontaklarıyla doğrudan kontaktör/sürücüye bağlanır. Her sistemin benzersiz kimliği vardır; farklı kimlikli vericiler alıcıyı etkilemez. Acil stop komutu öncelikli işlenir; link koptuğunda veya pil bittiğinde alıcı röleleri güvenli duruma düşürür. Operatör yükü en iyi gördüğü yerden kumanda eder.

Uyarlama. 6–32 kanal, çift hızlı buton, joystick/analog hız, analog 0/4–20 mA ve 0–10 V çıkış (27 dijital + 6 analog çıkışlı alıcıya kadar), latch/moment seçimi ve ters buton koruması uygulamaya göre yapılandırılır. Beton pompası, yatay asansör, kapı/bariyer gibi vinç dışı makinelerde aynı donanım Kablosuz Makine Çalıştırma & Kontrol olarak sunulur.

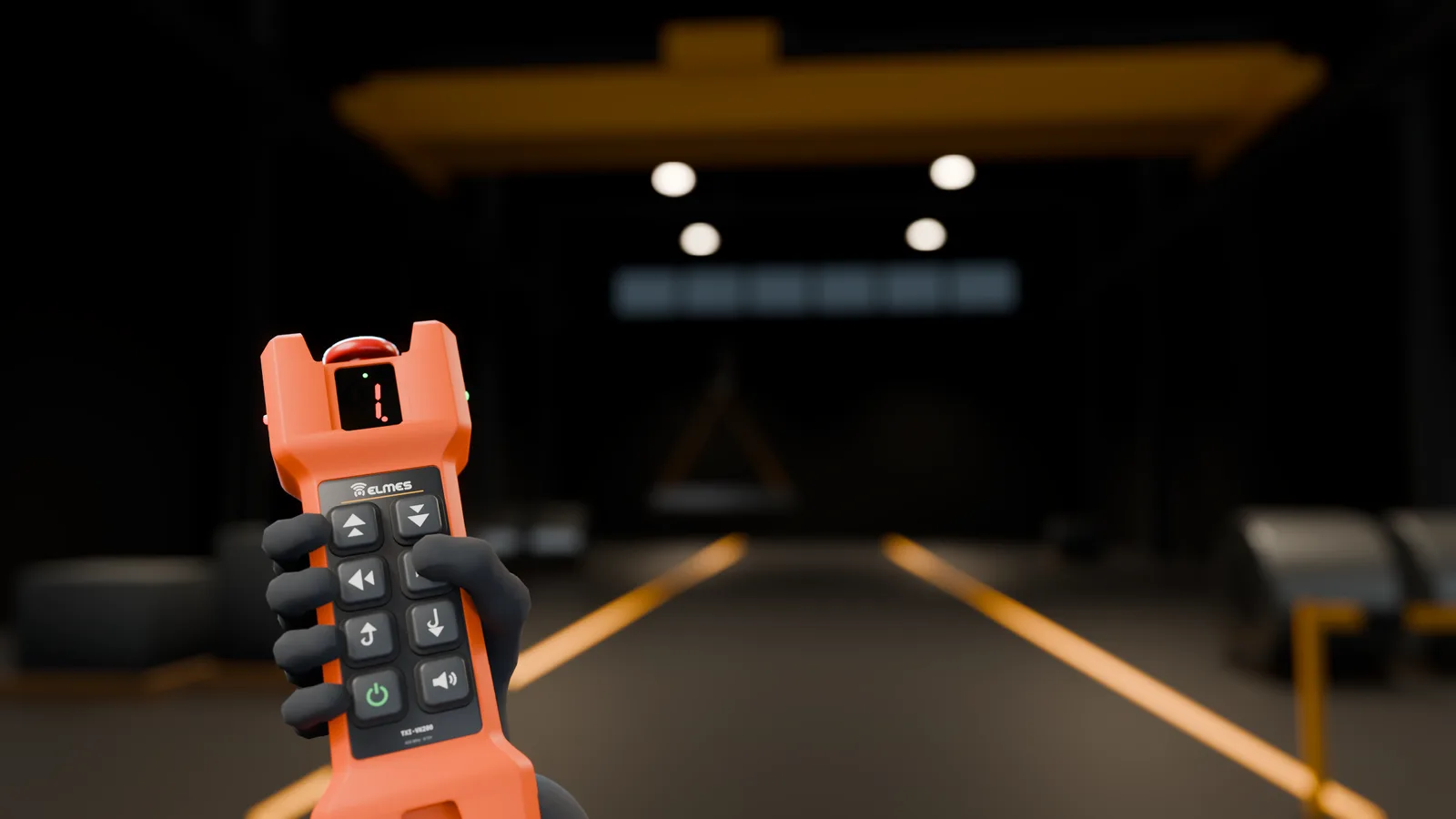

Fabrika holünde operatör, köprülü vinçte asılı yükü eldivenli elindeki TXI-VK200 vericiyle kumanda ediyor — Kullanım ortamı

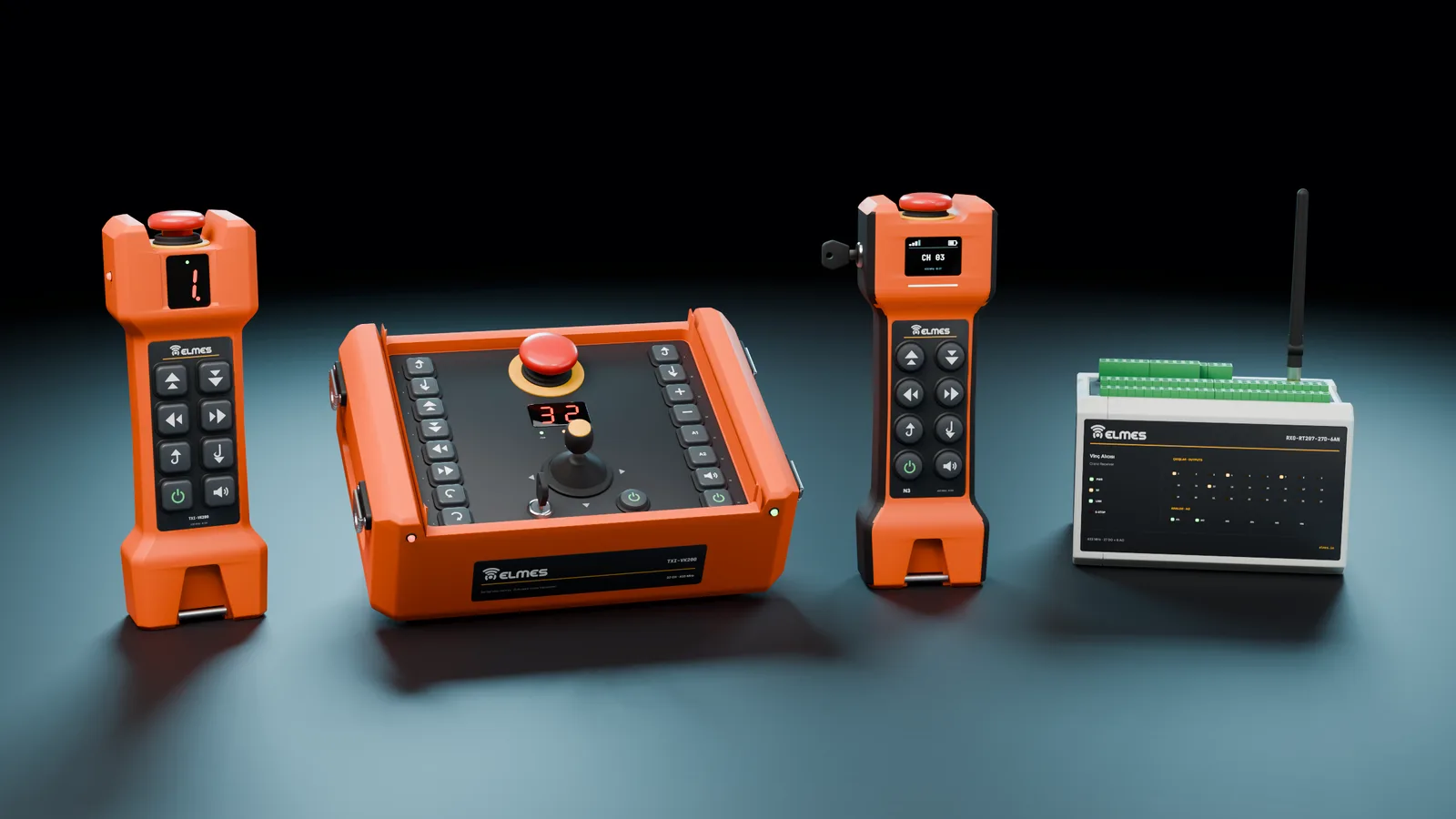

Vinç kontrol ailesi: 8 kanal el vericisi, 32 kanal bel tipi verici, OLED ekranlı yeni seri N3 ve DIN ray alıcı RXO-RT207 — Ürün ailesi

Özellikler

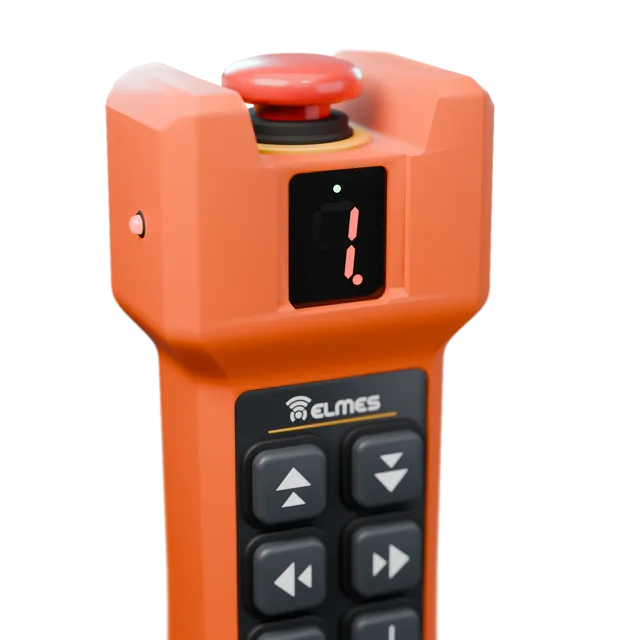

Acil stop (E-Stop): vericide mantar buton; alıcıda tüm röleleri açan öncelikli komut.
Çift hızlı buton: iki kademeli basma ile düşük/yüksek hız.
Analog / joystick kumanda: analog veya sayısal joystick; 0/4–20 mA ve 0–10 V analog aktarım; alıcıda 6 analog çıkış.
Latch / moment seçimi: kanal bazında kalıcı veya basılı tutma çalışma.
Pilot röle ve ters buton koruması: zıt yön kilidi; ileri ve geri aynı anda çalıştırılamaz.
Açma/kapama kilidi: anahtarlı veya kodlu başlatma.
Pil bitiminde otomatik sinyal kesme ve şarj/gönderim LED'leri.
OLED ekran: opsiyonel.
Birden fazla verici: aynı alıcıya birden fazla kumanda tanımlanabilir.
HedefEkranda durum bilgisi: RSSI, pil ve aktif kanal gösterimi.
HedefTek aktif kumanda kilidi: çoklu vericide devir alma protokolüyle aynı anda tek kumanda yetkili.
HedefÇift kanallı E-Stop yolu: ayrı güvenlik rölesi ve izleme, EN ISO 13850 uyumlu buton seçimi.
HedefOtomatik kanal değişimi: parazitli ortamda kanal değiştirerek bağlantıyı koruma.
HedefÇift batarya: kesintisiz çalışma için yedek batarya.
HedefAşırı yük koruma modülü: kablosuz yük hücresi vericisi; yük limiti aşıldığında kaldırma kanalını kilitler.
HedefHareket algılama: verici düştüğünde veya ters çevrildiğinde ivmeölçerle otomatik stop.
HedefFonksiyonel güvenlik: E-Stop yolu için EN ISO 13849-1 PL d / IEC 62061 SIL 2 seviyesi.

Sistem bileşenleri

Sistem bileşenleri
Model kodu	Bileşen	Açıklama	Teklif iste
TXI-VK200	El / bel tipi verici	6, 8, 10, 16, 24 veya 32 kanal; acil stop; çift hızlı buton ve joystick seçenekleri	Teklif iste: TXI-VK200
RXO-RT207-27D-6AN	Alıcı	27 dijital + 6 analog çıkışa kadar; röle kontaklarıyla kontaktör/sürücü bağlantısı	Teklif iste: RXO-RT207-27D-6AN

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Mevcut sistem
Frekans	433 MHz ISM bandı; frekans tahsisi gerektirmez
Kumanda kanalları	6 / 8 / 10 / 16 / 24 / 32
Alıcı çıkışları	27 dijital + 6 analog çıkışa kadar
Analog sinyal	0/4–20 mA, 0–10 V
Sistem kimliği	65 000 benzersiz kimlik

Radyo (yeni seri)
Frekans bandı	433,05–434,79 MHz, 8 kanal; 868 MHz yalnız seçenek olarakHedef
RF kanal sayısı	8 (200 kHz aralık)Hedef
Çıkış gücü	+22 dBm, ayarlanabilir; ETSI sınırı dahilindeHedef
Alıcı hassasiyeti	−129 dBm @ SF11/BW125 (çip verisi)Hedef
Modülasyon	LoRa SF7–SF9 (kısa gecikme için SF7)Hedef
Veri hızı	SF7'de ~5,5 kbpsHedef
Anten bağlantısı	u.FL / SMAHedef

Menzil
Açık alan	≥ 1000 m (SF7, 2 dBi anten, 2 m yükseklik)Hedef
Endüstriyel ortam	≥ 150 m bina içiHedef

Haberleşme & güvenlik
Şifreleme	AES-128-CCM + sayaç (tekrar saldırısı koruması)Hedef
Adresleme	16 bit ağ kimliği + 16 bit adres + cihaz UIDHedef
Eşleştirme	Üretimde ve sahada servis aracıylaHedef
Aynı sahada sistem sayısı	≥ 8 bağımsız ağ (kanal × ağ kimliği)Hedef

Performans & güvenli durum
Komut gecikmesi	≤ 50 msHedef
Link kaybında güvenli duruma geçiş	≤ 500 ms, ayarlanabilirHedef
Watchdog	Bağımsız donanım watchdog'u (IWDG)Hedef

Güç
Alıcı besleme	9–36 VDC; 230 VAC seçeneğiHedef
Alıcı tüketimi	Röle sayısına bağlı
Verici pili	Li-ion 3,7 V, değiştirilebilir paketHedef
Sürekli çalışma	≥ 48 saatHedef
Şarj süresi	≤ 4 saatHedef

Giriş / çıkış
Röle çıkışları	8 / 16 röle; 27 + 6 sınıfı için özel taşıyıcı kart; 5 A / 250 VACHedef
Analog çıkış	2 adet (taşıyıcı kart); ek kartla 6Hedef
Haberleşme	RS485 / Modbus RTU seçeneğiHedef

Mekanik & çevre
Alıcı kutusu	DIN ray kasaHedef
Verici gövdesi	Endüstriyel polikarbonatHedef
Koruma sınıfı	IP65 verici, IP65 alıcı kutusuHedef
Çalışma sıcaklığı	−20…+60 °C verici (pil), −25…+70 °C alıcıHedef
Nem	%5–95, yoğuşmasızHedef

Garanti & servis
Garanti	2 yıl; Ankara'da onarım ve yedek parça
Yedek parça desteği	5 yılHedef

Uygulama alanları

Köprülü ve portal vinçler
Tavan vinçleri
Mobil vinçler
Liman ekipmanı
Çelikhane / döküm (yüksek EMI)
Lojistik depolar
İş makineleri

Vinç dışı makineler (beton pompası, yatay asansör, kapı/bariyer, pompa start/stop) için aynı verici ve alıcı ailesi Kablosuz Makine Çalıştırma & Kontrol sayfasında anlatılır. Mevcut askılı kumanda yedek olarak yerinde kalabilir; alıcı röleleri pendant kontaklarının yerine kontaktör bobinlerine bağlanır.

Uyumluluk & belgeler

Sistem 433 MHz ISM bandında, yasal güç sınırları içinde çalışır ve frekans tahsisi gerektirmez. Ürün düzeyindeki belgeler aşağıdaki plana göre hazırlanmaktadır.

CE – RED 2014/53/EU (EN 300 220-2, EN 301 489-1/-3)
Modül düzeyinde başlayarak
Hedef
LVD (EN 62368-1 / EN 61010-1) — 230 VAC alıcı
Hedef
RoHS beyanı
Hedef
EN 13557 — vinç kumanda ve kumanda yerleri
Hedef
EN ISO 13849-1 PL d / IEC 62061 SIL 2 — E-Stop yolu
Hedef
EN ISO 13850 — acil durdurma
Hedef
CE uygunluk beyanı, kullanım kılavuzu ve bağlantı şeması
Hedef

Referanslar

Bu ürün ailesinin kullanıldığı kurumlardan bazıları.

Sistek
Hidropol
Ademsan
Tekel Binası

Sıkça sorulan sorular

Aynı sahada kaç vinç sistemi çakışmadan çalışır?

Her sistemin benzersiz kimliği vardır (65 000 kimlik); farklı kimlikli vericiler alıcıyı etkilemez. Yeni seride kanal ve ağ kimliği kombinasyonuyla en az 8 bağımsız ağ hedeflenir.

Verici düşerse veya pil biterse ne olur?

Komutlar basılı tutma (moment) mantığıyla çalışır; buton bırakılınca ve link kesilince alıcı röleleri bırakır. Pil bitiminde verici sinyali otomatik keser; alıcı güvenli durumda kalır.

Mevcut askılı kumandalı vince takılır mı?

Evet. Alıcı röleleri bugünkü pendant kontaklarının yerine kontaktör bobinlerine bağlanır; askılı kumanda yedek olarak kalabilir.

Kaç fonksiyon destekleniyor?

Verici 6, 8, 10, 16, 24 veya 32 kanal; alıcı 27 dijital + 6 analog çıkışa kadar. Çift hız, joystick ve analog hız opsiyoneldir.

Menzil nasıl artırılır?

Alıcı anteni pano dışına, yükseğe ve metalden uzağa yerleştirilir; yüksek kazançlı anten kullanılır. Yeni seride repeater ve LoRa modülasyonu ile daha uzun menzil hedeflenir.

PLC veya sürücü ile nasıl haberleşir?

Röle kontakları (kuru kontak) ve analog çıkışlarla. Yeni seride Modbus RTU (RS485) üzerinden durum okuma hedeflenir.

868 MHz var mı?

Mevcut ürünler 433 MHz'te çalışır. 868 MHz yalnız yeni seride seçenek olarak planlanıyor.

Garanti ve servis nasıl?

2 yıl garanti; onarım ve yedek parça Ankara'da. Kanal ve buton uyarlaması Elmes'te yapılır.
