Kablosuz Yangın Alarm Sistemi (Firesens)
Özel gereksinimli ve endüstriyel sahalar için kabloya bağımlı olmayan, esnek yangın algılama.
Genel bakış
Sahadaki sorun. Faal fabrikalarda, tarihi binalarda, geniş depo ve açık sahalarda kablolu yangın algılama hattı çekmek üretimi durdurur, yapıya zarar verir ve pahalıdır. Standart konvansiyonel/adresli paneller alarm verir ama tesise özgü aksiyonlar (kapıyı kilitle, havalandırmayı kes, belirli söndürücüyü tetikle) ek PLC ve kablolama ister. Solvent, boya ve tozlu ortamlarda tek tip dedektör yanlış alarm üretir ya da geç kalır.

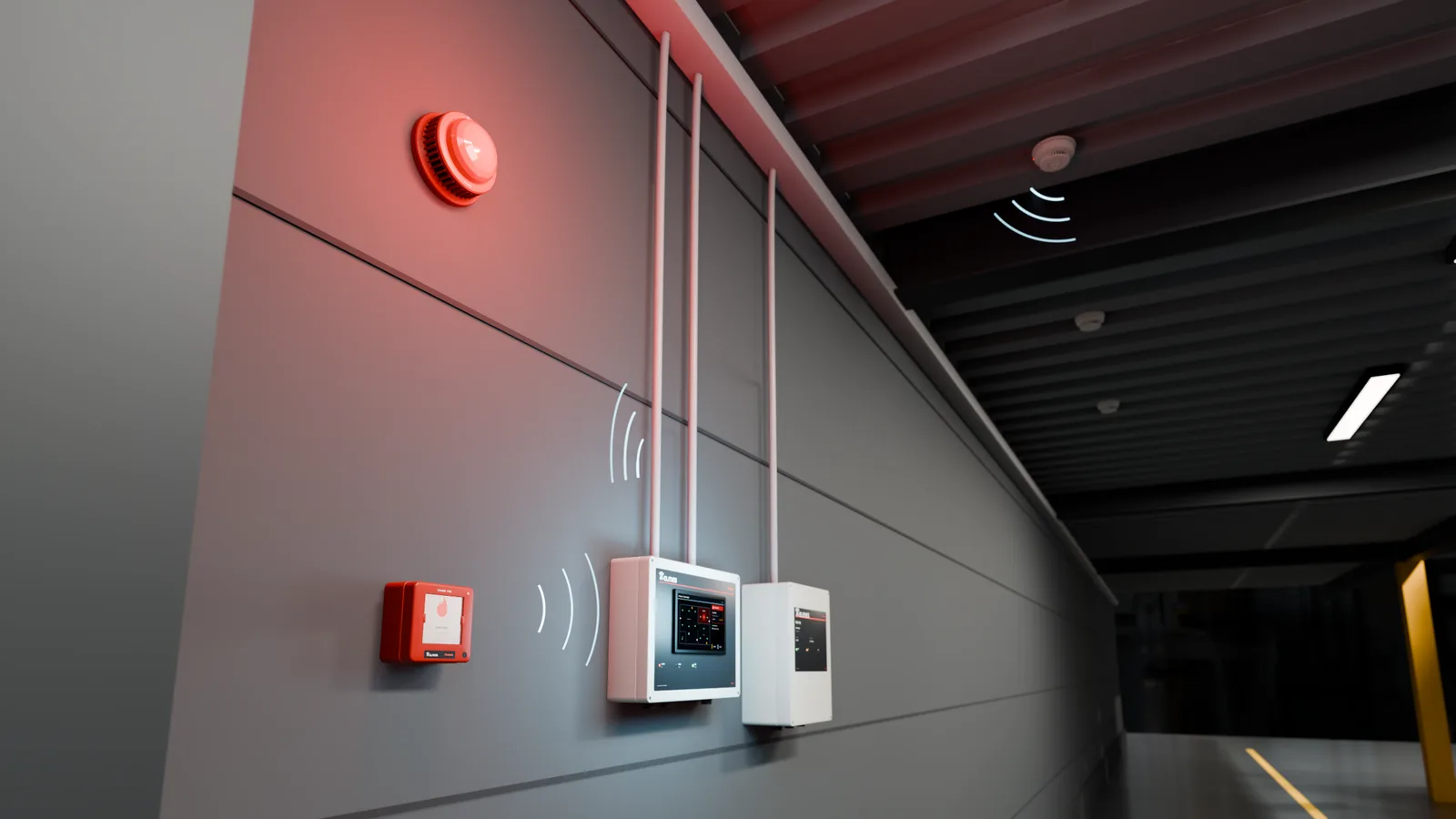

Çözüm. Firesens, pilli veya 24 V beslemeli kablosuz uç cihazları (duman/ısı sensörü, butonlar, sirenler, röle çıkış üniteleri) LoRa 433 MHz üzerinden gateway ve panele bağlar. Panel, PC uygulaması ve harita HMI her cihazı konumu, pili, sıcaklığı ve sinyal gücüyle gösterir; alarm anında siren, kapı ve söndürücü çıkışları senaryoya göre tetiklenir. İki yönlü haberleşmeyle panel komut gönderir, cihaz onay döner. Kurulum faal tesiste, üretimi durdurmadan yapılır.
Özel gereksinimli sahalar için. Firesens, yasal zorunlu yangın algılama sisteminin yerine değil; özel gereksinimli ve endüstriyel sahalarda ek/özel koruma katmanı olarak konumlanır ve proje bazında değerlendirilir. Duman/ısı sensörü EN 54-7 öz-beyanlıdır; EN 54-25 (kablosuz bileşenler) belgesi hedeftir. Farklı sensör tiplerinin (optik duman, sıcaklık, hız-artış, gaz) birlikte değerlendirildiği eşik ve eğilim analizine dayalı erken uyarı, Modbus TCP ile BMS/SCADA entegrasyonu ve mobil bildirimin yeni sürümü hedeflenir.
Özellikler
- Bağlı kapı kontrolü: alarm senaryosuna göre kapı kilidi açma/kapama ve kapı durumu izleme (röle ünitesi + manyetik kontak).
- Söndürücü tetikleme: sensör verisine göre tesise özel söndürme ünitesini (gazlı, köpüklü, sprinkler ön kontrol) çift doğrulama ve gecikmeyle tetikleme.
- Harita tabanlı HMI: 7 inç ekranda tesis krokisi üzerinde cihaz durumu; PC uygulamasında aynı görünüm.
- Cihaz sağlık raporu: her cihazdan pil, sıcaklık ve RSSI bilgisi.
- İki yönlü haberleşme ve onay: panel komutuna cihaz onayı (ACK).
- Kuru kontak entegrasyonu: röle ünitesi mevcut panelin bölge girişine bağlanır.
- Çok dilli panel: Türkçe / İngilizce arayüz.
- HedefÇoklu sensör füzyonu ve erken uyarı: farklı tip sensör verilerinin karşılaştırılması, eğilim analizi (sıcaklık artış hızı, duman yoğunluğu), ön alarm seviyesi.
- HedefSöndürme kontrol mantığı: EN 12094-1 yaklaşımına benzer çift doğrulama ve gecikme mantığı; belgelendirme kapsamında değildir.
- HedefBMS/SCADA entegrasyonu: Modbus TCP.
- HedefMobil uygulama / bildirim: alarm ve arıza bildiriminin yeni sürümü.
- HedefOpsiyonel modüller: gaz sensörü düğümü, dış mekân siren, 4G yedek haberleşme, bulut izleme (Telemetri & Süreç Zekâsı), taşınabilir bildirim ucu (WR-001 LoRa Kablosuz Alarm / Çağrı Kumandası), repeater.

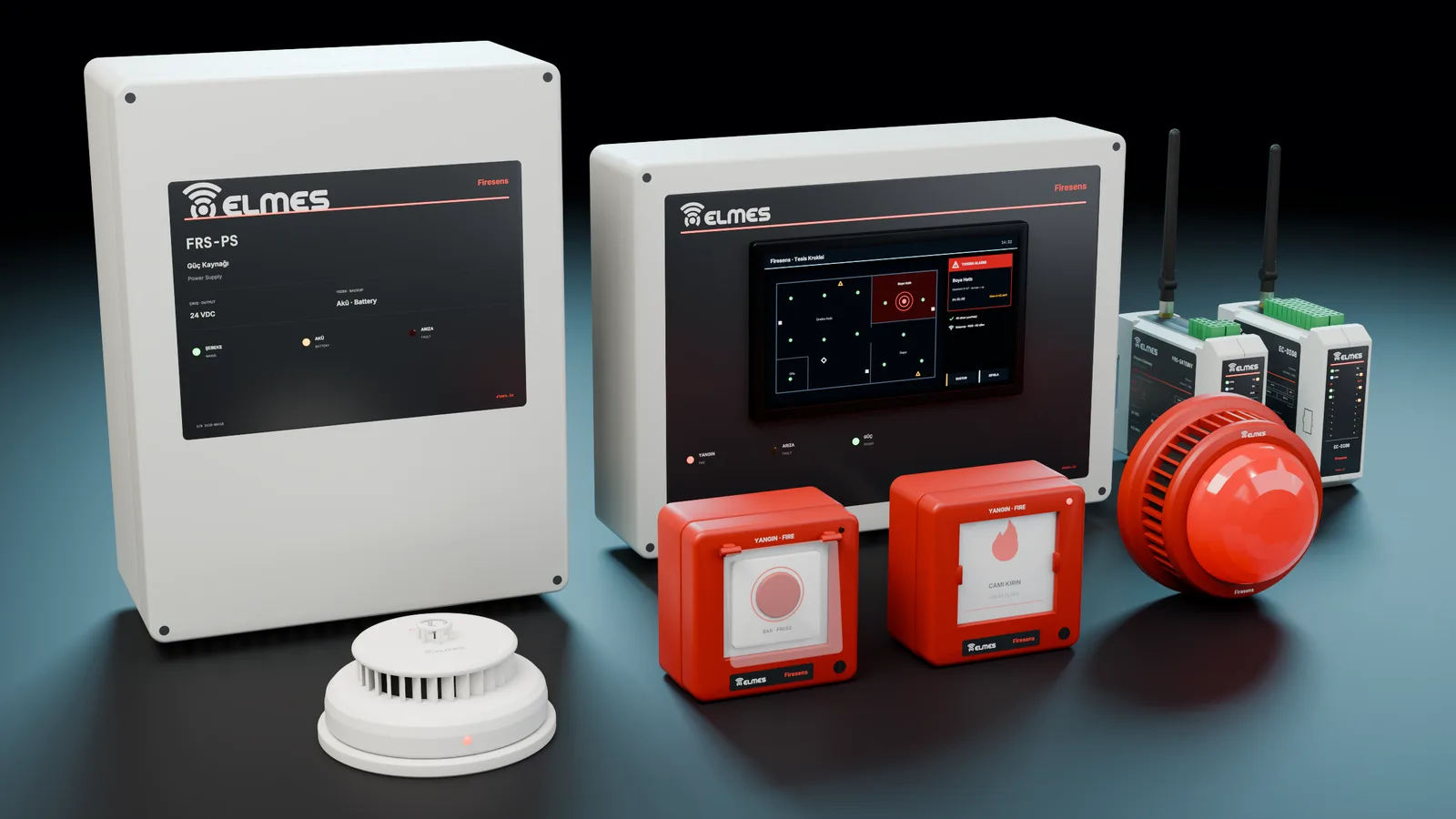

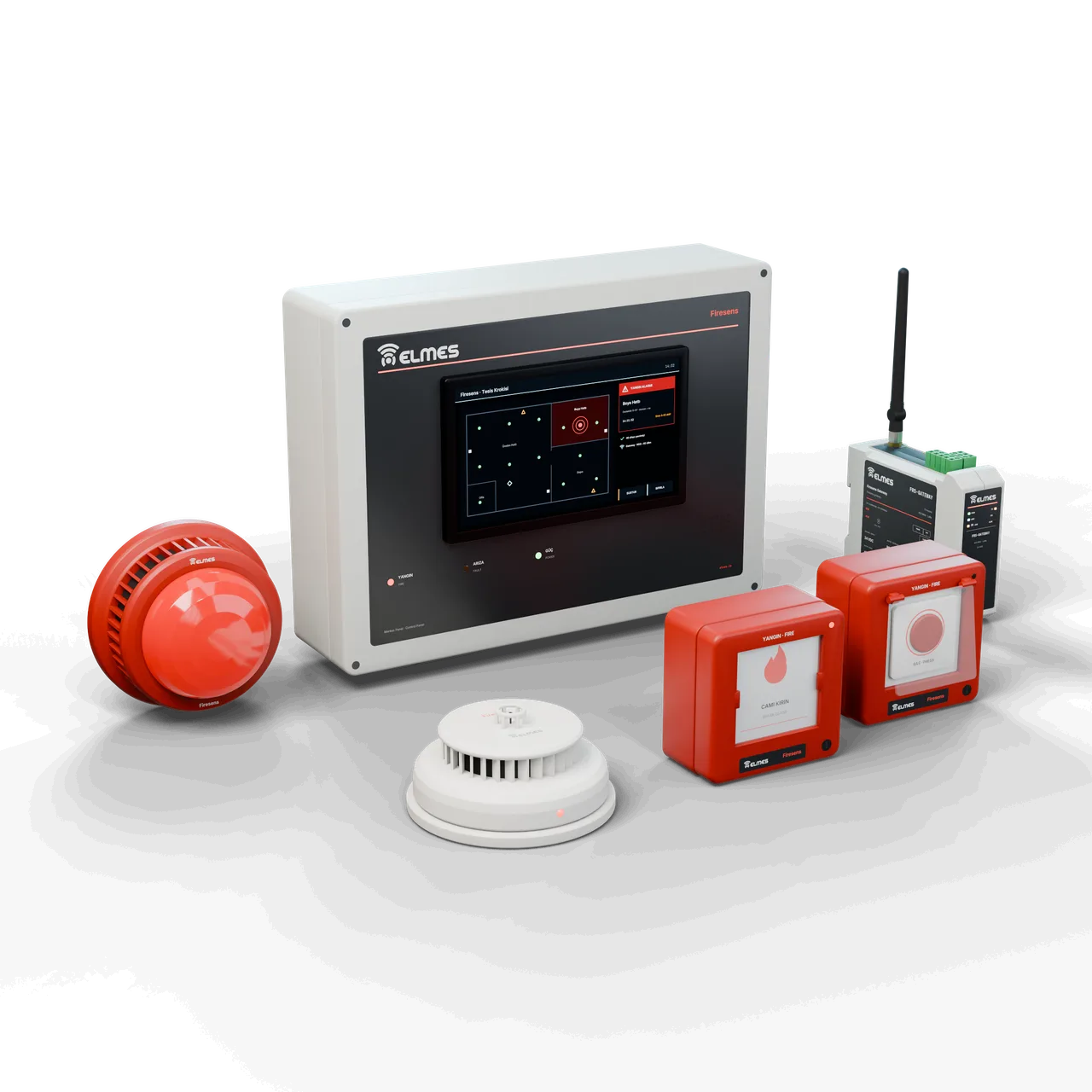

Sistem bileşenleri
| Bileşen | Tür | Açıklama | Durum | Teklif iste |
|---|---|---|---|---|
| — | Duman / ısı sensörü | Optik duman ve ısı algılama; pilli; pil, sıcaklık ve RSSI raporu; EN 54-7 öz-beyan | Sahada | Teklif iste: Duman / ısı sensörü |
| — | Standart buton | Kablosuz manuel yangın ihbar butonu | Sahada | Teklif iste: Standart buton |
| — | Cam-kır buton | Camı kırılarak etkinleşen kablosuz ihbar butonu | Sahada | Teklif iste: Cam-kır buton |
| — | Siren | Kablosuz siren; alarm senaryosuna göre bölgesel tetikleme | Sahada | Teklif iste: Siren |
| — | Panel | Merkez panel; 7 inç harita HMI, Türkçe / İngilizce arayüz; PC uygulaması | Sahada | Teklif iste: Panel |
| FRS-GATEWAY | Gateway | Uç cihazları LoRa 433 MHz ile panele bağlar | Sahada | Teklif iste: FRS-GATEWAY |
| FRS-PS | Güç kaynağı | Panel ve sirenler için 24 VDC, akü yedekli | Sahada | Teklif iste: FRS-PS |
| — | Röle çıkış ünitesi | Kapı, havalandırma ve söndürücü kontrolü; mevcut panele kuru kontak | Sahada | Teklif iste: Röle çıkış ünitesi |
| —Hedef | Gaz sensörü düğümü | Çoklu sensör füzyonu için gaz algılama | Planlanan | Teklif iste: Gaz sensörü düğümü |
| —Hedef | Dış mekân siren | IP54 dış mekân varyantı | Planlanan | Teklif iste: Dış mekân siren |
| —Hedef | Repeater | Büyük sahalarda ek atlamayla menzil genişletme | Planlanan | Teklif iste: Repeater |
Teknik özellikler
“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.
| Radyo | LoRa 433 MHz; iki yönlü, komut–onay |
|---|---|
| Uç cihaz beslemesi | Pilli veya 24 VDC |
| Panel / siren beslemesi | 24 VDC + akü (FRS-PS) |
| Cihaz izleme | Her cihazdan pil, sıcaklık ve RSSI |
| Merkez arayüzü | 7 inç harita HMI ve PC uygulaması; Türkçe / İngilizce |
| Entegrasyon | Röle ünitesi üzerinden kuru kontak |
| Frekans bandı | 433,05–434,79 MHz, 8 kanal; 868 MHz seçenek olarakHedef |
|---|---|
| Çıkış gücü | +22 dBm; ETSI görev döngüsü sınırları içindeHedef |
| Alıcı hassasiyeti | −129 dBm @ SF11/BW125 (çip verisi)Hedef |
| Modülasyon | LoRa SF9–SF11Hedef |
| Veri hızı | SF'ye göre 0,5–1,8 kbpsHedef |
| Anten | Sensörde u.FL veya dahili PCB anten; gateway'de SMAHedef |
| Açık alan | ≥ 2000 m (SF11, 2 m yükseklik)Hedef |
|---|---|
| Bina içi / endüstriyel | ≥ 300 m; repeater ile genişlemeHedef |
| Şifreleme | AES-128-CCMHedef |
|---|---|
| Adresleme | 16 bit ağ kimliği + 16 bit adres + cihaz UIDHedef |
| Eşleştirme | Üretimde ve sahada paneldenHedef |
| Aynı sahada sistem sayısı | ≥ 8 ağ (kanal × ağ kimliği)Hedef |
| Alarm iletim gecikmesi | ≤ 2 s (uç cihaz → panel)Hedef |
|---|---|
| Canlılık rapor periyodu | 1–15 dk, ayarlanabilirHedef |
| Cihaz kayıp tespiti | 3 rapor periyoduHedef |
| Watchdog | Bağımsız donanım watchdog'u (IWDG)Hedef |
| Algılama prensibi | Optik + termal + hız-artış; gaz düğümüHedef |
|---|---|
| Hassasiyet ayarı | Panelden eşik profiliHedef |
| Yanlış alarm önlemi | Çift sensör doğrulama, gecikme penceresiHedef |
| Uç cihaz pili | Li-SOCl2 / 2 × AA; uyku < 10 µAHedef |
|---|---|
| Pil ömrü | ≥ 3 yıl @ 15 dk rapor periyodu (hesap + ölçüm)Hedef |
| Gateway beslemesi | 9–36 VDC / PoEHedef |
| Çıkış tipi | RF + 8 röleli çıkış ünitesi (EC-DIO8)Hedef |
|---|---|
| Röle / giriş ünitesi | EC-DIO8: 8 dijital giriş / 8 röle, 5 AHedef |
| Panel arayüzleri | Ethernet, USB, 4G, Modbus TCPHedef |
| Sensör koruma sınıfı | IP33Hedef |
|---|---|
| Buton koruma sınıfı | IP44Hedef |
| Siren koruma sınıfı | IP54 (dış mekân varyantı)Hedef |
| Panel | DIN ray pano + 7 inç HMIHedef |
| Çalışma sıcaklığı | −10…+55 °CHedef |
| Nem | %95'e kadar, yoğuşmasızHedef |
| Garanti | 2 yıl |
|---|---|
| Üretim ve servis | Ankara |
Uygulama alanları
- Boya, solvent ve kimya tesisleri
- Ahşap ve tekstil üretimi
- Lojistik depolar
- Tarihi yapılar ve müzeler
- Hastane, yurt ve otel ek bölgeleri
- Enerji ve altyapı sahaları
- Geçici ve şantiye kurulumları
Konumlandırma. Firesens, yasal zorunlu yangın algılama sisteminin yerine geçmez; ek/özel koruma katmanı olarak proje bazında değerlendirilir. Mevcut kablolu panele röle ünitesiyle kuru kontak üzerinden bağlanabilir.
Ex bölgeler. Firesens ATEX/Ex kapsamında değildir. Solvent ve boya sahalarında Ex bölge değerlendirmesi müşteri sorumluluğundadır.
Kurulum ve servis. Pil değişimi ve sistem genişletme Elmes veya yetkili kurulumcu tarafından yapılır; üretim ve servis Ankara'dadır.
Uyumluluk & belgeler
Duman/ısı sensörü EN 54-7 için üretici öz-beyanına sahiptir; akredite test raporu ve EN 54-25 belgesi henüz yoktur. Firesens, yasal zorunlu yangın algılamanın yerine değil, ek/özel koruma katmanı olarak sunulur. EN 54-25 gereksinimleri (link izleme, yedek kanal, pil izleme) yeni seri tasarımına alınmaktadır.
- Öz-beyanEN 54-7 — optik duman dedektörüÜretici öz-beyanı; akredite test hedefleniyor
- HedefEN 54-25 — RF bağlantılı bileşenler
- HedefEN 54-5 (ısı dedektörü), EN 54-3 (siren), EN 54-11 (buton), EN 54-2/-4 (panel / güç kaynağı)Aşamalı
- HedefCE – RED 2014/53/EU (EN 300 220-2, EN 301 489-1/-3)Modül düzeyinde başlayarak
- HedefLVD / EN 62368-1 — panel ve güç kaynağı
- HedefRoHS beyanı
- HedefCE uygunluk beyanı
- Kapsam dışıATEX / ExSolvent/boya sahalarında Ex bölge değerlendirmesi müşteri sorumluluğundadır
Referanslar
Bu ürün ailesinin kullanıldığı kurumlardan bazıları.
- Kalecik Devlet Hastanesi
- Mitaş
Sıkça sorulan sorular
Belgeli bir yangın alarm sistemi mi?
Duman/ısı sensörü EN 54-7 öz-beyanlıdır; EN 54-25 (kablosuz bileşen) belgesi henüz yoktur ve hedeftir. Firesens, yasal zorunlu yangın algılama yerine ek/özel koruma katmanı olarak konumlanır; proje bazında değerlendirilir.
Aynı tesiste birden fazla sistem veya komşu tesisle çakışır mı?
Her ağın kimliği vardır; farklı kimlikli paketler yok sayılır. Yeni seride kanal ve ağ kimliğiyle en az 8 bağımsız ağ hedeflenir.
Uç cihazın pili biterse ne olur?
Cihaz düşük pil bayrağını raporlar ve panel uyarır; cihaz algılamaya devam eder. Rapor kesilirse panel “cihaz kayıp” arızası verir.
Mevcut kablolu panele entegre olur mu?
Evet: röle ünitesi kuru kontakla mevcut panelin bölge girişine bağlanır. Modbus TCP ile BMS/SCADA entegrasyonu hedefleniyor.
Menzil nasıl artırılır?
Gateway anteni yüksekte ve dışta konumlanır; büyük sahalarda birden fazla gateway kullanılır. Repeater ile ek atlama hedefleniyor.
Kapı veya söndürücü nasıl kontrol edilir?
Röle çıkış ünitesi senaryoya bağlanır; alarm doğrulandığında panel komutu gönderir, ünite onay döner.
Mobil bildirim ve harita var mı?
Harita tabanlı HMI mevcuttur (7 inç ekran ve PC uygulaması). Mobil bildirimin yeni sürümü hedefleniyor.
ATEX/Ex bölgelerde kullanılabilir mi?
Hayır, Firesens ATEX/Ex kapsamında değildir. Solvent ve boya sahalarında Ex bölge değerlendirmesi müşteri sorumluluğundadır.
Garanti ve servis nasıl?
2 yıl garanti; üretim ve servis Ankara'da. Pil değişimi ve genişletme Elmes veya yetkili kurulumcu tarafından yapılır.
