RF & Kablosuz Sistemler · Donanım

Kablosuz Nöbet Kontrol Sistemi

Model kodu: ELC402

Askeri ve sivil tesisler için buton tabanlı tur ve alarm kontrolü; RFID checkpoint opsiyonel.

Teklif iste Teknik özellikler

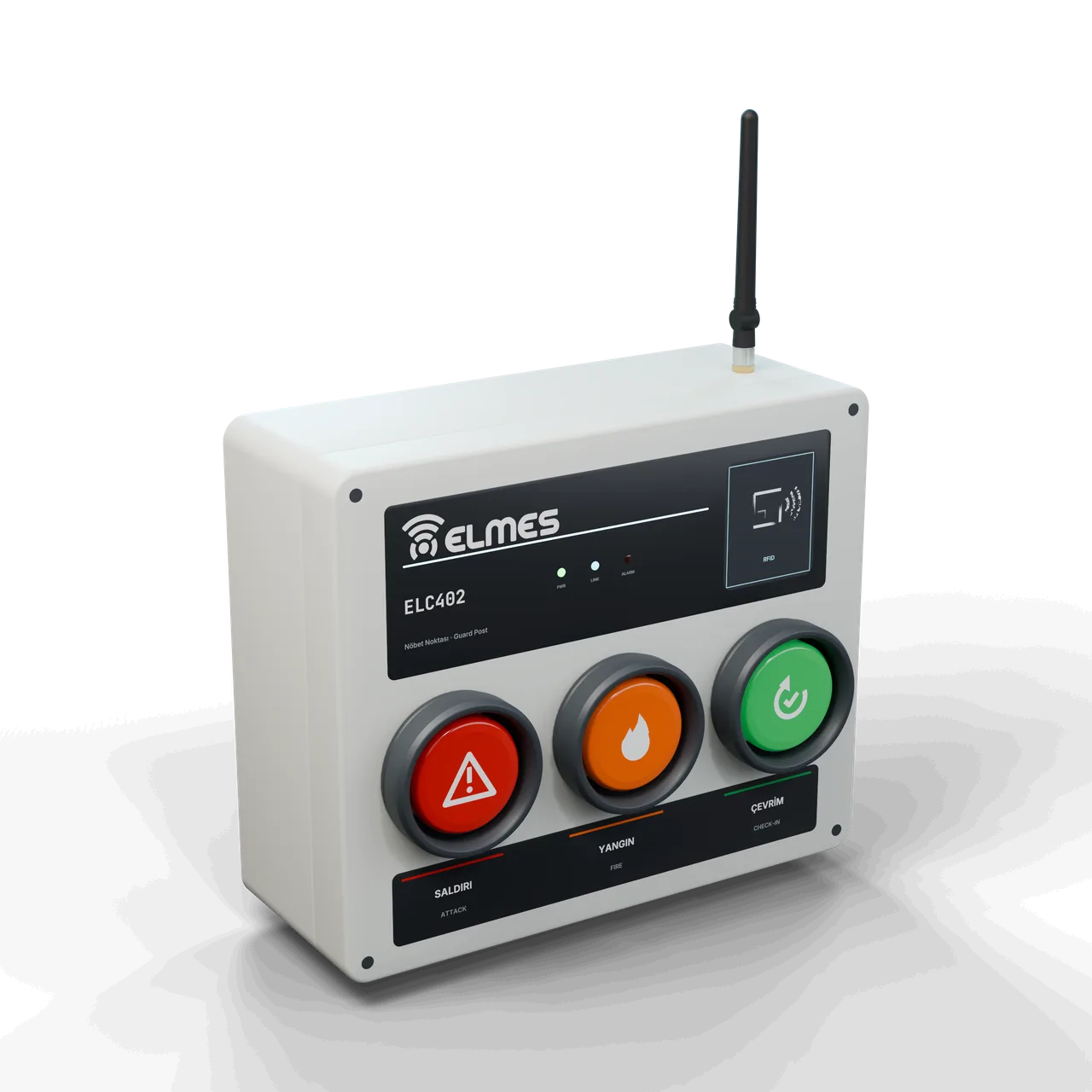

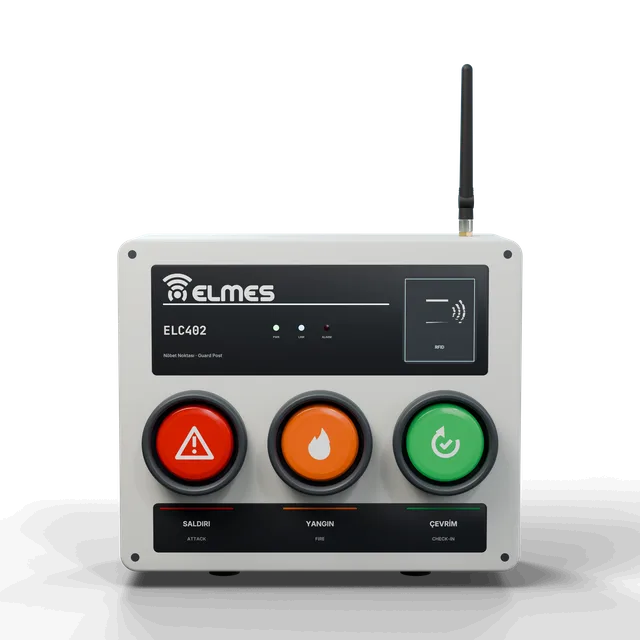

ELC402 nöbet noktası cihazı: IP65 dış mekân kutusu, Saldırı, Yangın ve Çevrim butonları, RFID alanı ve anten

Genel bakış

Sahadaki sorun. Geniş tesislerde nöbet noktaları merkeze uzaktır; telsiz anonsu kimliksiz ve konumsuzdur, kablolu alarm hattı çekmek maliyetli ve sabotaja açıktır. Nöbetçinin görevde ve uyanık olduğu çoğu zaman kontrol edilemez; olay sonrası “kim, ne zaman, nerede” kaydı tutulmaz.

Çözüm. Sistem buton tabanlıdır: her nöbet noktasına Saldırı, Yangın ve Çevrim butonlu kablosuz cihaz (ELC402) konur. Butona basıldığında merkez panelde alarmın türü ve konumu anında görünür; sirenler ve alarm kontağı senaryoya göre tetiklenir. Çevrim denetimi belirlenen aralıkta (ör. 30 dk) uyarı verir; nöbetçi 1 dk içinde çevrim butonuna basmazsa merkez uyarır. Nöbet değişim çizelgesi girildiğinde alarm anında görevdeki personel kayda geçer.

Genişleme. RFID checkpoint opsiyoneldir: RFID kart veya parmak izi okuyucu eklenirse çevrim yalnız yetkili personelce yapılabilir. Profesyonel kademede alarm ve personel bilgisi dinamik kroki üzerinde gösterilir. PC/mobil izleme ve raporlama, GSM/4G yedek bildirim, destek ekibi için WR-001 taşınabilir bildirim ucu ve uzun vadede BLE/UWB tabanlı gerçek zamanlı konum (RTLS) katmanı hedeflenir.

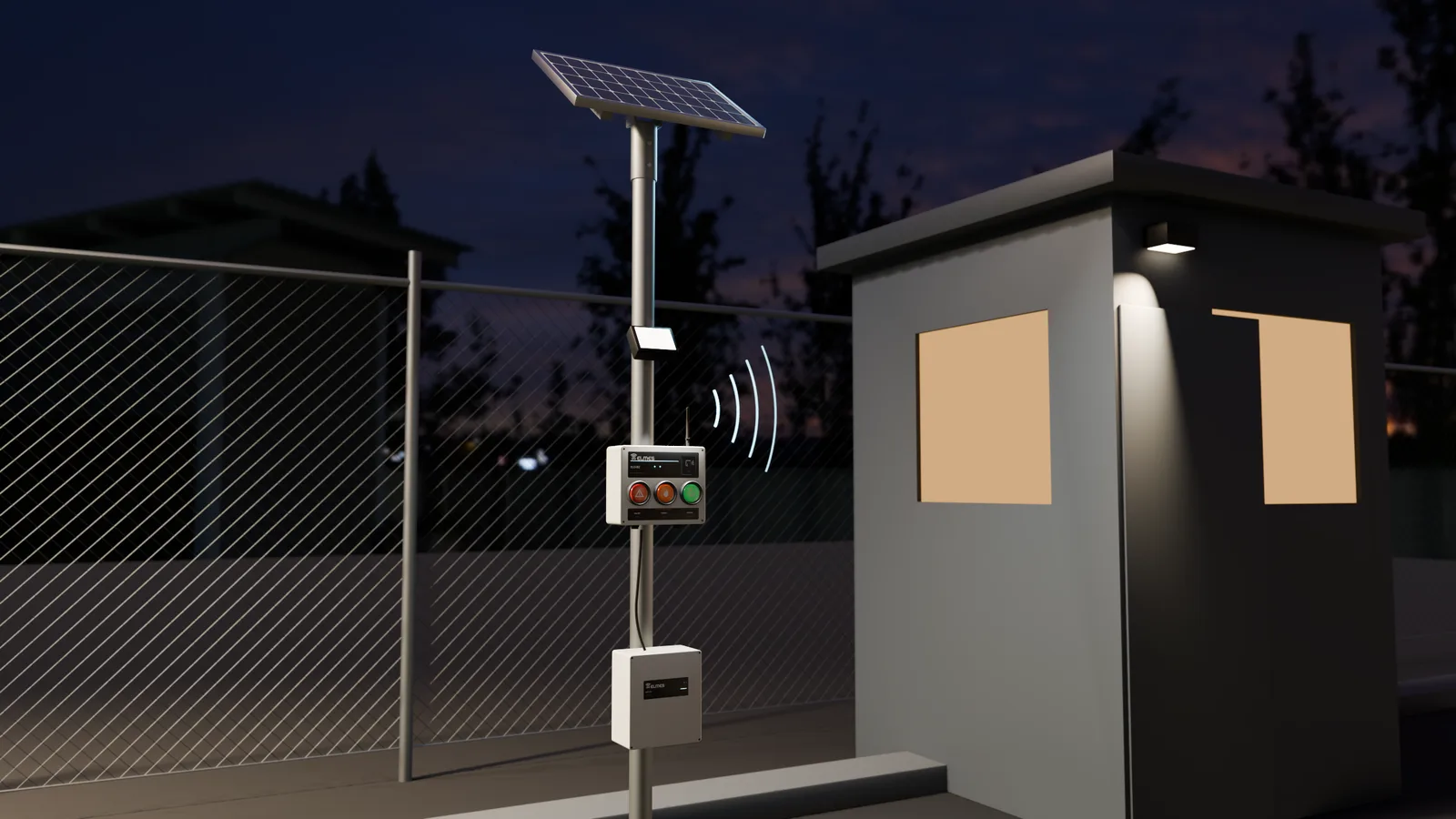

Gece tel çit ve nöbet kulübesi yanında güneş panelli direkte ELC402 nöbet noktası ve akü kutusu
Kullanım ortamı

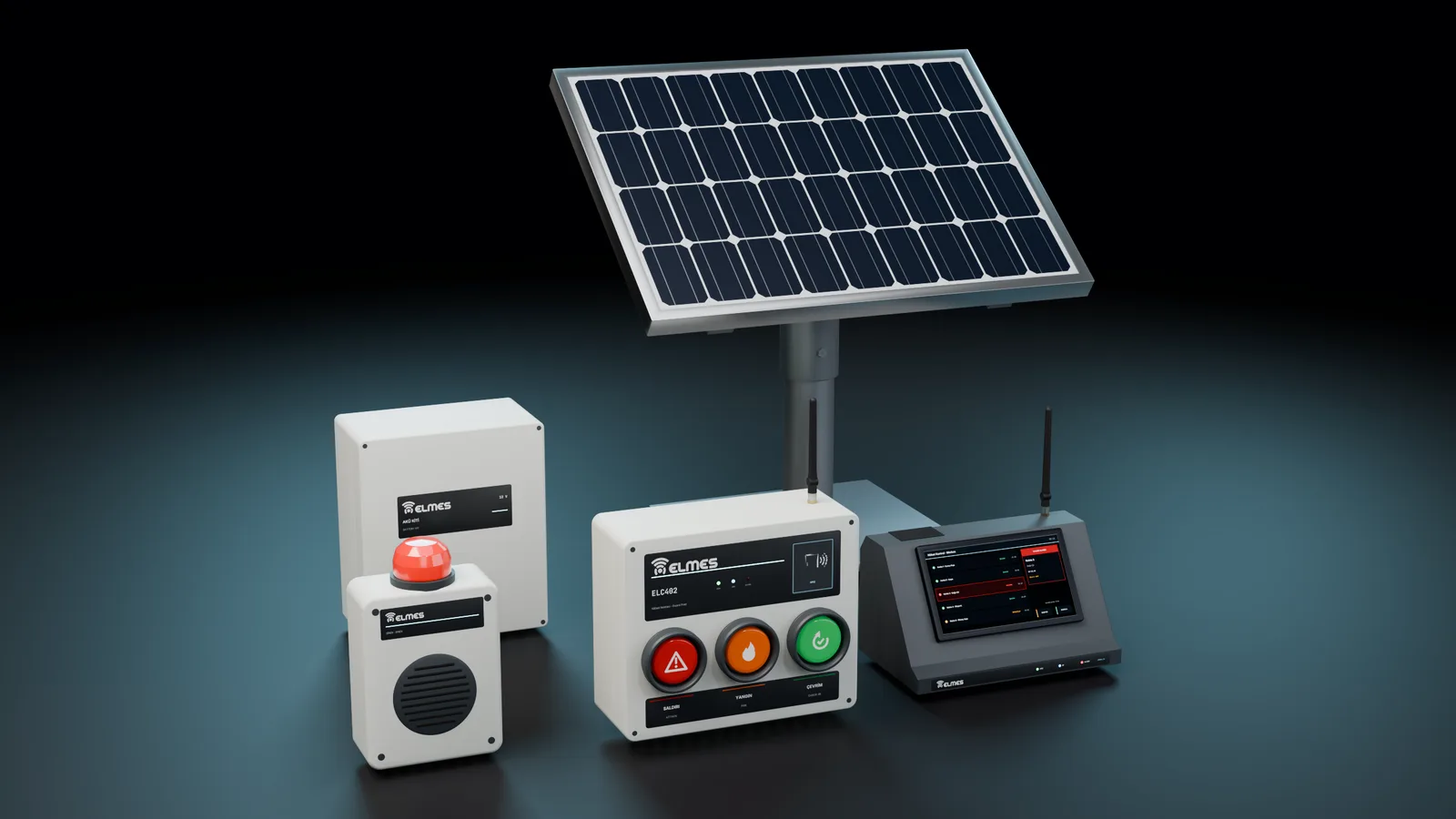

Nöbet kontrol bileşenleri: kablosuz siren, ELC402, 7 inç masaüstü merkez panel, güneş paneli ve akü kiti
Ürün ailesi

Özellikler

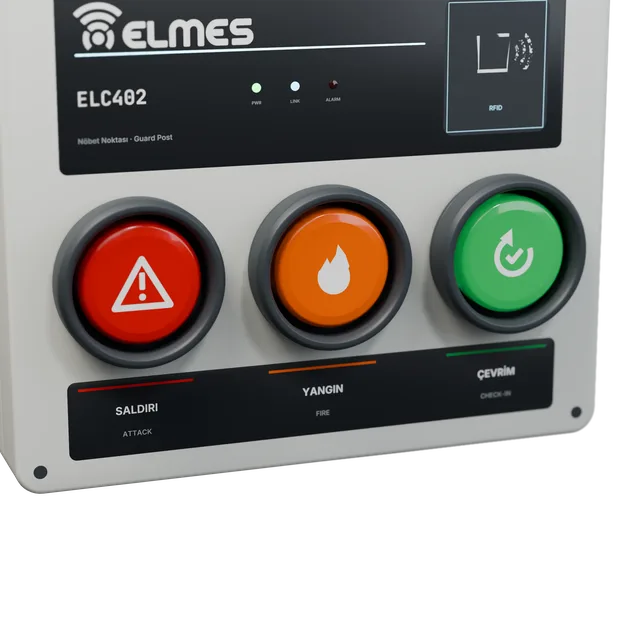

  • Üç butonlu alarm/çevrim cihazı (ELC402): Saldırı, Yangın, Çevrim; her alarm türü merkezde ayrı renk/ses ve ayrı siren atamasıyla.
  • Çevrim (canlılık) denetimi: ayarlanabilir aralık ve tolerans süresi; kaçırılan çevrim alarmı ve kaydı.
  • Nöbet defteri / değişim çizelgesi: görevdeki personel alarm anında kayda geçer (Akıllı ve Profesyonel kademe).
  • Bağımsız kablosuz sirenler: istenen bölgeye yerleştirilir, hangi alarmda çalacağı seçilir; sesli ve ışıklı.
  • Dinamik kroki / harita: Profesyonel kademede alarm ve personel bilgisi kroki üzerinde.
  • RFID checkpoint (opsiyonel): donanım hazır; çevrimi yetkili personele sınırlar; parmak izi okuyucu seçeneği.
  • Alarm kontak çıkışı: PLC, telefon arayıcı ve diğer güvenlik sistemlerine kuru kontak.
  • Güneş paneli beslemesi: elektrik olmayan nöbet noktaları için.
  • HedefHarekât merkezi yazılımı: PC tabanlı izleme merkezi uygulaması.
  • HedefPC ve mobil izleme: yetkilendirilmiş kullanıcılar için durum izleme, alarm bildirimi ve rapor.
  • HedefGSM/4G yedek bildirim: merkezden SMS veya çağrı; Hücresel Modül 4G/NB-IoT (EM-G0C) ile.
  • HedefTaşınabilir bildirim ucu: WR-001 LoRa Kablosuz Alarm / Çağrı Kumandası ile destek ekibine alarm.
  • HedefRTLS genişlemesi: BLE/UWB etiketlerle devriye konumu; mevcut donanımdan doğrudan geçiş yok, yeni bir katman.

Sistem bileşenleri

Sistem bileşenleri
Model koduBileşenAçıklamaDurumTeklif iste
ELC402Nöbet noktası cihazıSaldırı, Yangın ve Çevrim butonları; kablosuzSahadaTeklif iste: ELC402
—Merkez panelAlarm türü ve konum gösterimi; nöbet defteri; alarm kuru kontak çıkışıSahadaTeklif iste: Merkez panel
—Kablosuz sirenSesli ve ışıklı; bölgeye ve alarm türüne göre atanırSahadaTeklif iste: Kablosuz siren
—RFID / parmak izi okuyucuÇevrimi yetkili personele sınırlarOpsiyonelTeklif iste: RFID / parmak izi okuyucu
—Güneş paneli + akü kitiElektrik olmayan nöbet noktaları içinSahadaTeklif iste: Güneş paneli + akü kiti
WR-001HedefTaşınabilir bildirim ucuDestek ekibine alarm bildirimiPlanlananTeklif iste: WR-001
—HedefGSM/4G yedek bildirimMerkezden SMS veya çağrıPlanlananTeklif iste: GSM/4G yedek bildirim

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Mevcut sistem
Nokta cihazıELC402: Saldırı, Yangın, Çevrim butonları
Çevrim denetimiAyarlanabilir aralık (ör. 30 dk), 1 dk tolerans; kaçırılan çevrim alarmı ve kaydı
BildirimMerkez panel, kablosuz siren (sesli + ışıklı), alarm kuru kontak çıkışı
Kimlik doğrulamaRFID kart / parmak izi okuyucu, opsiyonel
HaberleşmeTesis içi kapalı devre RF; internet veya GSM gerektirmez
Nokta beslemesiGüneş paneli + akü kiti seçeneği
Radyo (yeni seri)
Frekans bandı433,05–434,79 MHz, 8 kanal; 868 MHz seçenek olarakHedef
Çıkış gücü+22 dBm, ayarlanabilirHedef
Alıcı hassasiyeti−129 dBm @ SF11 (çip verisi)Hedef
ModülasyonLoRa SF9–SF11Hedef
AntenMerkezde SMA; nokta cihazında PCB anten veya SMAHedef
Menzil
Açık alan≥ 2000 m (SF11, 2 m yükseklik)Hedef
Bina / yerleşke içi≥ 500 m; repeater ile genişlemeHedef
Haberleşme & güvenlik
ŞifrelemeAES-128-CCMHedef
Adresleme16 bit ağ kimliği + 16 bit adresHedef
EşleştirmeSahada, merkezdenHedef
Aynı sahada sistem sayısı≥ 8 ağHedef
Performans & güvenli durum
Alarm gecikmesi≤ 1 sHedef
Çevrim aralığı1–240 dk; tolerans 1–10 dkHedef
Nokta kayıp tespiti3 rapor periyoduHedef
WatchdogBağımsız donanım watchdog'u (IWDG)Hedef
Giriş / çıkış
Nokta cihazı (yeni seri)3 buton + RFID / parmak izi + tamper girişiHedef
Güç
Siren beslemesi12–24 VDC + pil yedeğiHedef
Mekanik & çevre
MerkezPano veya masaüstü tipiHedef
Nokta cihazı kasasıIP65 dış mekân, UV dayanımlıHedef
Çalışma sıcaklığı−25…+60 °C (nokta cihazı)Hedef
Nem%95'e kadar, yoğuşmasızHedef
Garanti & servis
Garanti2 yıl; üretim ve servis Ankara'da

Uygulama alanları

  • Askeri kışla, depo ve tesisler
  • Limanlar
  • Sanayi siteleri ve fabrika çevresi
  • Kritik altyapı (enerji, su)
  • Orduevi, lojman ve kampüsler
  • Özel güvenlik devriye noktaları
  • Şantiyeler

Sistem tesis içinde kapalı devre çalışır; internet veya GSM gerektirmez. Merkezin alarm kontak çıkışı PLC, telefon arayıcı veya güvenlik paneline bağlanır. Ürün hırsız alarm sistemi olarak değil, nöbet ve çevrim kontrol sistemi olarak konumlanır.

Nokta ekleme ve parametre değişikliği Elmes veya yetkili kurulumcu tarafından yapılır.

Uyumluluk & belgeler

Ürün düzeyinde CE uygunluk beyanı ve RED test raporu henüz yoktur; belgeler aşağıdaki plana göre hazırlanmaktadır. Ürün hırsız alarm sistemi olarak değil, nöbet ve çevrim kontrol sistemi olarak konumlanır.

  • CE – RED 2014/53/EU (EN 300 220-2, EN 301 489-1/-3)
    Modül düzeyinde başlayarak
    Hedef
  • LVD / EN 62368-1 — merkez ve adaptörler
    Hedef
  • RoHS beyanı
    Hedef
  • KVKK — personel kayıtları ve RFID verisi için yazılımda veri saklama politikası
    Hedef
  • CE uygunluk beyanı, kullanım kılavuzu ve bağlantı şeması
    Hedef
  • EN 50131 serisi — hırsız alarm sistemleri
    Ürün nöbet / çevrim kontrol sistemi olarak konumlanır
    Kapsam dışı

Sıkça sorulan sorular

RFID zorunlu mu?

Hayır. Sistem buton tabanlıdır; RFID kimlik okuma opsiyoneldir (donanım hazır). Çevrimin yalnız yetkili personelce yapılması istenirse eklenir.

Aynı yerleşkede başka bir Elmes sistemi veya komşu tesis varsa çakışır mı?

Her ağın kimliği vardır; başka kimlikli paketler yok sayılır. Yeni seride kanal ve ağ kimliğiyle en az 8 bağımsız ağ hedeflenir.

Nöbet noktasında elektrik yoksa ne olur?

Nokta, güneş paneli + akü kitiyle beslenir; pilli cihaz seçeneği hedefleniyor.

İnternet veya GSM gerekir mi?

Hayır. Sistem tesis içinde kapalı devre çalışır; GSM/4G yalnız opsiyonel yedek bildirim içindir ve hedefleniyor.

Mevcut güvenlik sistemine bağlanır mı?

Evet: merkezin alarm kontak çıkışı PLC, telefon arayıcı veya güvenlik paneline kuru kontakla bağlanır. Profesyonel kademede kroki ekranı da sunulur.

Menzil nasıl artırılır?

Harici veya yüksek kazançlı anten kullanılır (Endüstriyel RF Anten Serisi), merkez anteni yüksekte konumlanır; gerekirse ikinci bir merkez alıcı eklenir. Repeater desteği hedefleniyor.

Nöbetçi butona basmazsa ne olur?

Çevrim aralığı dolunca cihaz uyarır; tolerans süresinde basılmazsa merkez “çevrim kaçırıldı” alarmı verir ve olay kayda geçer.

Garanti ve servis nasıl?

2 yıl garanti; üretim ve servis Ankara'da. Nokta ekleme ve parametre değişikliği Elmes veya yetkili kurulumcu tarafından yapılır.
