Güvenlik & Sensör · Donanım

Akıllı Kapı Kontrol & Erişim

RX-KD

RFID + Kumanda + Web yetkilendirme.

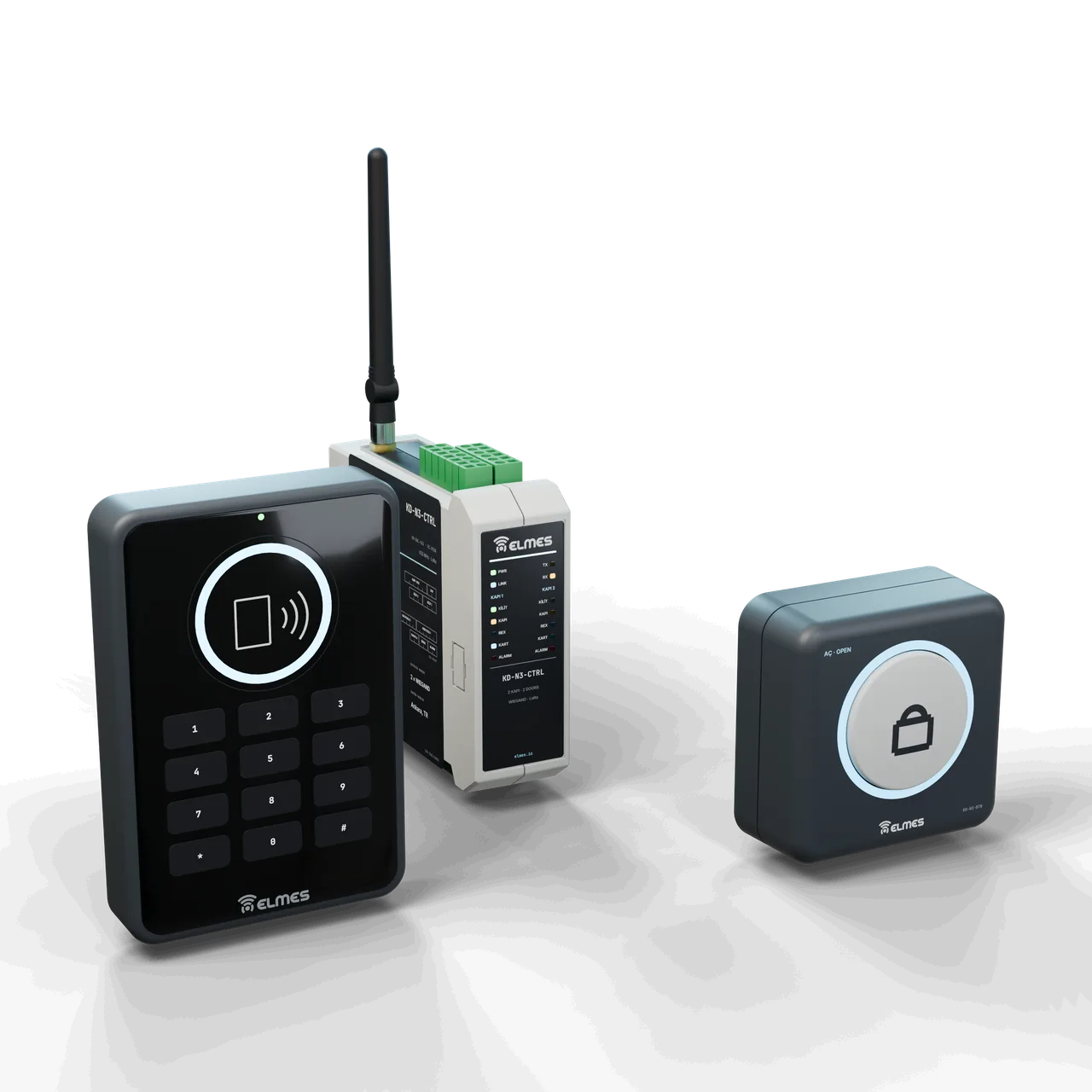

Akıllı kapı kontrol seti: tuş takımlı MIFARE okuyucu, KD-N3-CTRL kapı denetleyicisi ve çıkış butonu

Genel bakış

Sorun. Fabrika ve kampüslerde kapılar dağınıktır: dış bariyerler, depo kapıları, soğuk hava odaları, üretim bölümleri arası geçişler. Kablolu erişim kontrol panellerinde her kapıya okuyucu, kilit, kontak ve çıkış butonu kablosu çekilir; mesafe ve bölgeler arası geçişler maliyeti büyütür. Mevcut tesislerde çoğu zaman kablo yolu yoktur. Kumanda tipi RF kapı açıcılar ise kimin açtığını kaydetmez, kopyalanabilir ve merkezle konuşmaz. Yangın anında kapıların durumu bilinmez.

Bugün sahada. Mevcut nesil sistem kapı zincirinin kumanda kısmını kablosuz yapar: merkezdeki dokunmatik panelden kapı durumu izlenir, kapılar açılıp kapatılır; bekçi kulübesi ya da forklift gibi uzak noktalardaki pilli buton vericileri kapı alıcısına 433 MHz üzerinden açma komutu gönderir. Kapı alıcısı röle çıkışlıdır; frekans, kanal ve çıkış gücü LCD menüsünden ayarlanır.

Yeni nesil. Her kapıda kablosuz kapı denetleyicisi: kilit rölesi, kapı kontağı, çıkış butonu (REX) ve MIFARE okuyucu yerelde bağlanır, denetleyici merkezle 433 MHz LoRa üzerinden konuşur. Yetki tablosu kapıda önbelleklenir, merkez kesilse de kart okunur; olaylar (kart, kapı açık kaldı, zorla açma, uzaktan açma) merkeze gider ve kaydedilir. Dokunmatik panel ya da web arayüzünden kapı haritası, manuel aç/kapat, bölge ve zaman bazlı yetki seviyeleri ve anti-passback (giriş-çıkış okuyuculu kapılarda) yönetilir. Okuyucu, olay kaydı ve web arayüzü yeni neslin hedefidir.

Yangın entegrasyonu. Kablosuz Yangın Alarm Sistemi (Firesens) ile entegre edildiğinde alarmda tanımlı kapılar otomatik açılır ya da kilitlenir; kapı durumu yangın haritasında görünür.

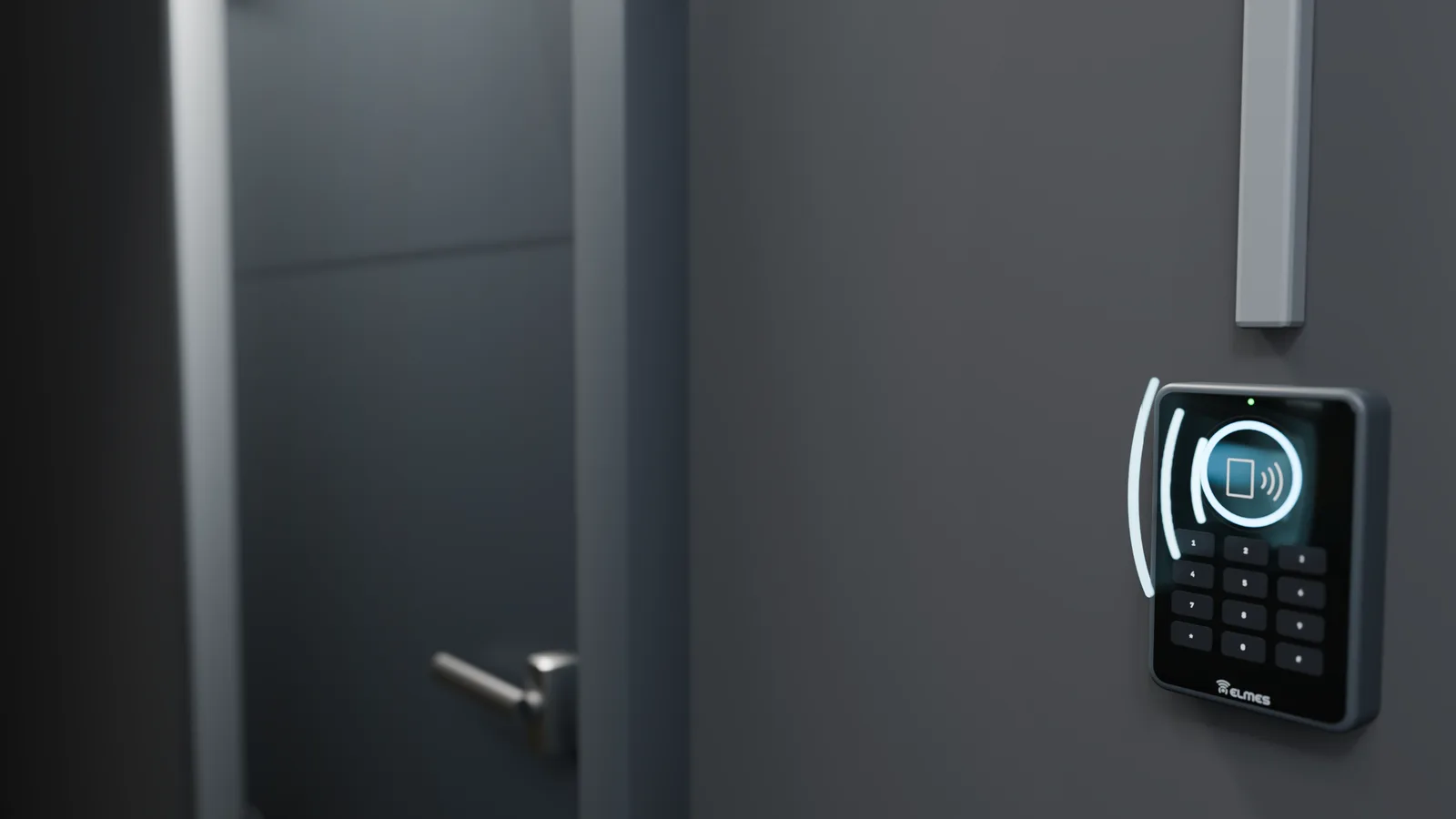

Endüstriyel tesiste çelik personel kapısının yanında duvara monte tuş takımlı MIFARE okuyucu — Kullanım ortamı

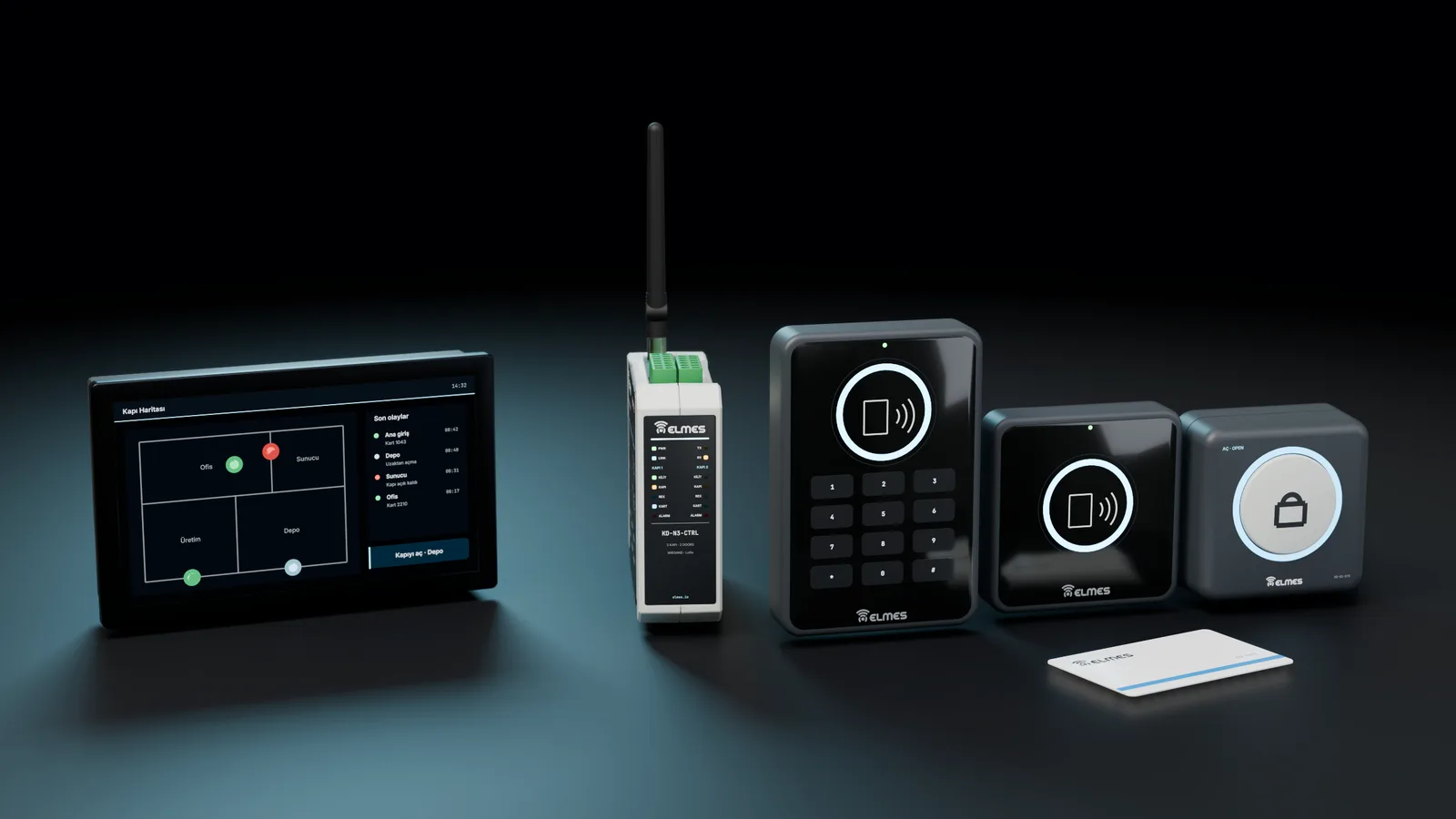

Kapı kontrol ailesi: kapı haritalı 7 inç panel, denetleyici, tuşlu ve tuşsuz okuyucu, buton ve kart — Ürün ailesi

Özellikler

Kablosuz kapı alıcısı: röle çıkışlı alıcı kapıda, merkez panel ve buton vericileriyle 433 MHz RF üzerinden haberleşir; kapıya kumanda kablosu çekilmez.
Dokunmatik kapı paneli: merkezde kapı durumu ve manuel aç/kapat.
Uzak açma butonu: bekçi kulübesi, forklift ve bariyer için pilli buton vericisi.
Firesens bağlı kapı kontrolü: yangın alarmında tanımlı kapı profili (aç / kilitle); kapı durumu Firesens yangın haritasında.
HedefKablosuz kapı denetleyicisi: kilit, kapı kontağı, çıkış butonu (REX) ve okuyucu kapıda yerelde bağlanır; merkezle RF, kablo yok.
HedefYerel yetki önbelleği: merkez ya da RF bağlantısı kesilse de kart geçişi sürer; olaylar tamponlanır.
HedefKapı haritası ve web arayüzü: 7 inç dokunmatik panelde ve web üzerinden kapı haritası, manuel aç/kapat.
HedefYetki yönetimi: anti-passback, yetki seviyeleri, zaman dilimleri, misafir kartı.
HedefOlay kaydı ve raporlama: kim, hangi kapı, ne zaman; CSV ve web raporu; “kapı açık kaldı” ve “zorla açma” alarmları.
HedefOnay LED'li uzak buton: Kablosuz Çağrı Butonu Platformu tabanlı pilli uzak açma butonu ve kapı kontağı vericisi.
HedefSeçenekler: tuş takımı (kart + PIN), çıkış okuyucusu, turnike/bariyer arayüzü, 125 kHz okuyucu, WR-001 cep bildirimi; BLE/mobil kimlik denendi, değerlendiriliyor.

Sistem bileşenleri

Sistem bileşenleri
Model kodu	Bileşen	Donanım	Durum	Teklif iste
KD-RX (RX-KD v2.0.0)	Kapı alıcısı (röle + LCD)	PIC16F887 + CC1101	Sahada	Teklif iste: KD-RX (RX-KD v2.0.0)
KD-TX	Kapı açma buton vericisi	PIC16F887 + CC1101	Sahada	Teklif iste: KD-TX
KD-PNL-TFT	Merkez dokunmatik panel (çoklu kapı)	dsPIC33 + TFT + CC1101	Sahada (müşteriye özel)	Teklif iste: KD-PNL-TFT
KD-N3-CTRLHedef	Kapı denetleyicisi: 2 kilit rölesi, kapı kontağı, çıkış butonu (REX), okuyucu portu	EM-G0L-433 + EC-DIO8 (taşıyıcı kart)	Planlanan	Teklif iste: KD-N3-CTRL
KD-N3-RDRHedef	MIFARE 13,56 MHz okuyucu (Wiegand/UART); tuş takımı opsiyonel	RC522/SL031 sınıfı okuyucu + EM-G0N	Planlanan	Teklif iste: KD-N3-RDR
KD-N3-GWHedef	Merkez: olay kaydı, yetki tablosu, anti-passback, web/Modbus	Kablosuz Gateway / RTU (EM-G0LW-433)	Planlanan	Teklif iste: KD-N3-GW
KD-N3-PNLHedef	Dokunmatik panel (kapı haritası, manuel açma)	DWIN T5L panel + EM-G0L	Planlanan	Teklif iste: KD-N3-PNL
KD-N3-BTNHedef	Uzak açma butonu / kapı kontağı vericisi (pilli)	CB1-W-P (Kablosuz Çağrı Butonu Platformu)	Planlanan	Teklif iste: KD-N3-BTN

Teknik özellikler

“Hedef” işaretli değerler tasarım hedefi, yeni nesil değeri veya çip üreticisi verisidir; ölçüm ve belgelendirme tamamlandıkça güncellenir.

Mevcut sistem
Frekans	433 MHz (CC1101); menüden kanal seçimi
Çıkış gücü	≤ +10 dBm, menüden ayarlanabilir
Alıcı hassasiyeti	~−104 dBm (yaklaşık)
Modülasyon	(G)FSK
Paket doğrulama	Sistem kimliği (ID) + CRC
Aynı sahada sistem ayrımı	Kanal ve kimlik ayrımıyla
Alıcı röleleri	1–4 röle (kuyu-depo kontrol kartı tabanlı)
Kapı alıcısı	Kutu tipi, LCD menülü
Merkez panel	4,3 / 7 inç TFT dokunmatik (dsPIC)
Anten	Alıcı/denetleyici: SMA; panel: dahili ya da SMA; buton: dahili

Radyo (yeni nesil)
Frekans bandı	433,05–434,79 MHz, 8 kanal (LoRa)Hedef
Çıkış gücü	+22 dBmHedef
Alıcı hassasiyeti	−129 dBm @ SF11Hedef
Modülasyon	LoRa SF7–9Hedef

Menzil (yeni nesil)
Açık alan / kampüs	≥ 1000 m (SF8, harici omni anten)Hedef
Bina içi	≥ 150 m / 3 katHedef

Haberleşme & güvenlik
RF şifreleme	AES-128 + sayaç; NetID + 16 bit adresHedef
Aynı sahada sistem ayrımı	8 kanal × NetIDHedef
Kart teknolojisi	MIFARE 13,56 MHz (ISO 14443A): Classic 1K/4K, DESFire EV1/EV2 UID; 125 kHz EM opsiyonelHedef
Yetki yönetimi	Grup × kapı × zaman dilimi yetki seviyeleri; sert/yumuşak anti-passbackHedef
Olay kaydı	100 000 olay (merkez); kapıda 1 000 olay tamponuHedef

Performans & güvenli durum
Kart → kilit	< 300 ms (yerel önbellekten)Hedef
Uzaktan açma → kilit	< 500 msHedef
Haberleşme kaybı	Kapı yerel çalışmaya devam eder; merkez 3 yoklama yanıtsız kalınca kapıyı çevrimdışı gösterirHedef

Giriş / çıkış (yeni nesil)
Röle çıkışları	2 × kilit/bariyer + 2 × alarm/siren (EC-DIO8: 8 röle)Hedef
Dijital girişler	Kapı kontağı, REX, sabotaj, bariyer fotoseli (EC-DIO8: 8 dijital giriş)Hedef

Arayüzler
Okuyucu arayüzü	Wiegand 26/34 ya da UARTHedef
Merkez arayüzü	Panel: UART; merkez: Ethernet/Wi-Fi web arayüzü, Modbus TCP, MQTTHedef
Dokunmatik panel	7 inç DWINHedef

Mekanik & çevre (yeni nesil)
Kapı denetleyicisi	DIN ray ya da IP65 kutuHedef
Okuyucu	Duvar tipi 86 × 86 mm; IP65 dış ortam seçeneğiHedef
Uzak buton	Pilli (Çağrı Butonu Platformu)Hedef
Çalışma sıcaklığı	Denetleyici −20…+60 °C; okuyucu −25…+60 °CHedef

Garanti & servis
Garanti	2 yılHedef
Servis	Ankara; kilit ve okuyucu üreticilerinin garantisiyle

Uygulama alanları

Fabrika girişleri
Bölümler arası geçişler
Ofis ve idari binalar
Turnikeli personel girişi
Depo ve soğuk hava deposu
Arşiv ve kimyasal odaları
Araç bariyerleri
Gıda ve ambalaj tesisleri
Kamu tesisleri

Bekçi kulübesinden uzaktan açma: araç bariyeri ve dış kapılar pilli butonla ya da merkez panelden açılır.
Yetkili erişim bölgeleri: depo, soğuk hava deposu, arşiv ve kimyasal odaları; gıda/ambalaj tesislerinde hijyen bölgeleri.
Yangın sistemiyle bağlı kapılar: Kablosuz Yangın Alarm Sistemi (Firesens) alarmında tanımlı kapılar açılır ya da kilitlenir.
Mevcut kablolu sisteme ekleme: kapı denetleyicisi röle ve kontakla mevcut panele bağlanabilir; kart veri tabanı entegrasyonu CSV/API ile planlanıyor.

Kilit seçimi. Elektrik kesildiğinde davranış kilit tipine bağlıdır: manyetik kilit açılır (fail-safe, kaçış kapıları), elektrikli kilit kilitli kalır (fail-secure). Akü yedekli besleme önerilir; kaçış kapısı uyumu kilit üreticisinin belgesiyle sağlanır.

Uyumluluk & belgeler

Mevcut kurulumlar müşteriye özel yapılır ve 433 MHz ISM bandında çalışır. Ürün düzeyindeki belgeler aşağıdaki plana göre hazırlanmaktadır.

CE – RED 2014/53/EU (EN 300 220-2, EN 301 489-1/-3)
Hedef
EMC ve LVD
Hedef
EN 60839-11-1 — elektronik erişim kontrol sistemleri
Sınıf belirlenecek
Hedef
EN 13637 / EN 179 — kaçış kapıları (kilit tarafı)
Kilit üreticisinin belgesiyle sağlanır
Kapsam dışı
KVKK — kart ve olay verisi işleme notu
Hedef
RoHS beyanı
Hedef
CE uygunluk beyanı, kurulum/kullanım kılavuzu ve bağlantı şeması (kilit, kontak, REX, okuyucu)
Hedef

Referanslar

Bu ürün ailesinin kullanıldığı kurumlardan bazıları.

DANONE
ASAŞ

Sıkça sorulan sorular

Merkezle bağlantı kesilirse kapı açılır mı?

Yeni nesilde kapı, yerel yetki önbelleğiyle kart okumaya devam eder; uzaktan açma bağlantı dönene kadar bekler. Mevcut nesilde kapı yerel buton ya da anahtarla açılır.

Elektrik kesilince kapı ne olur?

Kilit tipine bağlıdır: manyetik kilit açılır (fail-safe, kaçış kapıları), elektrikli kilit kilitli kalır (fail-secure). Akü yedekli besleme önerilir.

Hangi kartlar kullanılır?

Yeni nesil MIFARE 13,56 MHz (Classic, DESFire UID) kartlarla çalışacak; mevcut personel kartlarınız genellikle uyumludur, uyum örnek kartla kontrol edilir. 125 kHz opsiyoneldir.

Kaç kapı, kaç kart desteklenir?

Yeni nesilde merkez başına 64 kapı, 10 000 kart ve 100 000 olay hedeflenir. Mevcut panelde kapılar kimlik numarasıyla adreslenir.

Anti-passback nasıl çalışır?

Giriş ve çıkış okuyuculu kapıda aynı yönde ikinci geçiş reddedilir ya da uyarı verilir. Yeni nesilde bu kontrol, merkez kesilse de kapıda yerel olarak sürer.

Mevcut kablolu erişim sistemine eklenir mi?

Evet. Kapı denetleyicisi röle ve kontakla mevcut panele bağlanabilir; kart veri tabanı entegrasyonu CSV/API ile planlanıyor.

Yangın alarmında kapılara ne olur?

Kablosuz Yangın Alarm Sistemi (Firesens) ile tanımlı kapılar otomatik açılır ya da kilitlenir; kapı durumu yangın haritasında görünür.

Kumanda kopyalanabilir mi?

Yeni nesilde AES-128 şifreleme ve sayaç kopyalamayı engeller. Mevcut nesilde paketler sistem kimliği ve CRC ile doğrulanır.

Garanti ve servis nasıl?

2 yıl garanti hedeflenir; servis Ankara'dadır. Kilit ve okuyucu, üreticilerinin garantisi kapsamındadır.
